За годы работы специалистом по гибке я обнаружил, что четкое понимание гибки является самым важным навыком для любого оператора. Это универсальная основа, на которой строятся все другие сложные знания по гибке. Сегодня я хочу демистифицировать этот процесс для вас.

Что такое изгиб воздуха?

• • Изгиб воздуха - это широко используемый метод в металлообработке, характеризующийся гибкостью и эффективностью обработки различных материалов. V-ширина матрицы имеет решающее значение для определения радиуса изгиба и отклонения угла. Как правило, большая V-ширина обеспечивает больший диапазон радиусов изгиба, хотя это может привести к снижению точности контроля угла.

• • Помимо геометрических параметров, изгиб воздуха обладает уникальными механическими свойствами из-за его точечного контактного характера. Отсутствие полного контакта между заготовкой и штампом приводит к более низким силам формования, чем при других методах изгиба. Однако это также сопряжено с такими проблемами, как управление с обратной связью, которое требует точной корректировки технологических параметров. Исследования показали, что оптимизация V-угла может значительно улучшить устойчивость к изгибу при сохранении приемлемого качества поверхности.

Почему изгиб воздуха - ваш выбор для универсальности

• • Один набор инструментов, несколько углов:С помощью одной V-образной матрицы я могу создавать широкий диапазон углов изгиба, просто контролируя глубину проникновения пуансона. Это резко снижает затраты на оснастку и время переключения по сравнению с другими методами, такими как дно или чеканка.

• • Нижнее требование тоннажа: Поскольку вы не заставляете металл вступать в полный контакт с матрицей, сгибание воздуха требует значительно меньшего усилия нажимного тормоза. Это означает, что вы можете сгибать более толстые материалы на машине с меньшей тоннажностью или уменьшить износ оборудования.

Критический фактор: понимание и управление отскоком

Изгиб воздуха не лишен проблем, и самым значительным из них является Спрингбэк. Спрингбэк - это естественная тенденция металла немного упруго восстанавливаться после освобождения силы изгиба. Это означает, что вы можете запрограммировать изгиб на 90 °, но деталь пружинит обратно на 92 °.

Ключом к успеху является предвосхищение и компенсация для весны. Я достигаю этого путем:

1. 1. Перегиб: Я намеренно настраиваю удар на более глубокое опускание, создавая изгиб, более острый, чем мой целевой угол, зная, что материал вернется к правильному значению.
   2. Материальное знание: Я корректирую свои расчеты на основе материала. Высокопрочные стали, такие как нержавеющая, имеют гораздо более высокий пружин, чем мягкие стали, такие как SPCC. Алюминиевые сплавы все еще ведут себя по-разному.

Освоение этой компенсации - вот что отличает новичка от опытного оператора.

Оптимизация вашей настройки: роль V-Die

V-die не является пассивным инструментом в этом процессе. Его дизайн напрямую влияет на ваши результаты.

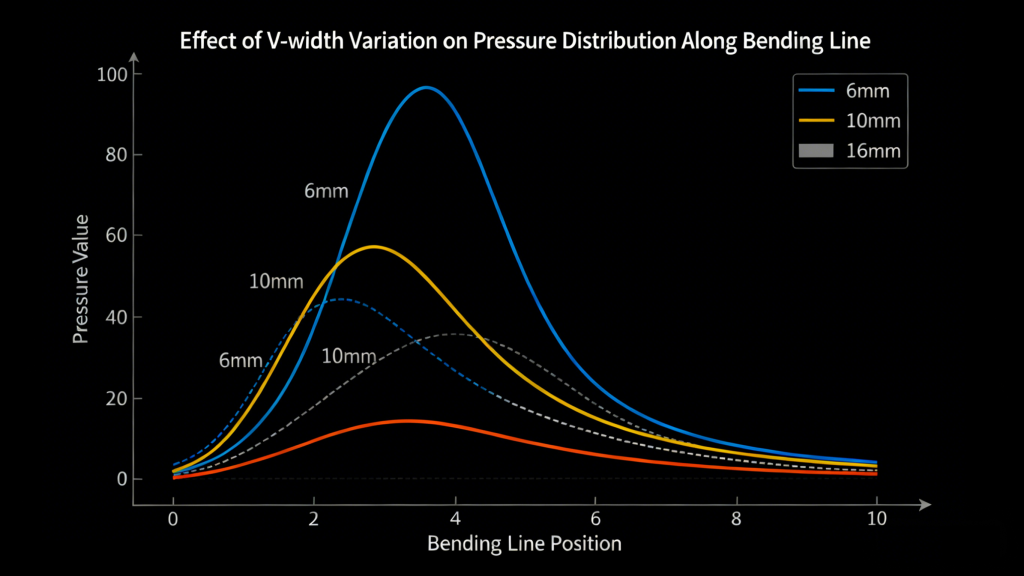

• • V-ширина: ширина отверстия матрицы в первую очередь определяет внутренний радиус изгиба. Как правило, я использую V-ширину, которая в шесть-восемь раз превышает толщину материала. Более широкая V-ширина позволяет увеличить диапазон радиусов, но снижает точность управления углом.

• • V-уголХотя стандартные штампы имеют V-угол 90 °, фактический V-угол влияет на распределение силы и качество конечной детали.

Наука, стоящая за изгибом: давление и изгиб угловой кривой

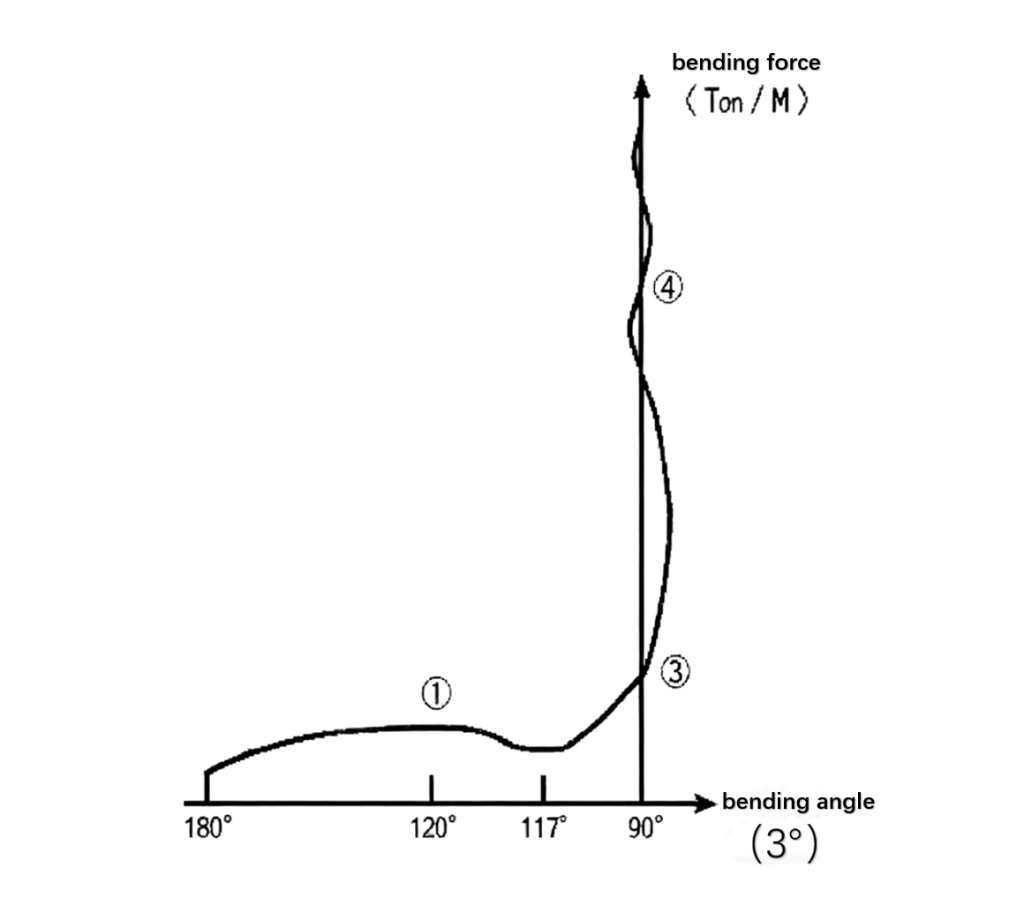

Чтобы по-настоящему овладеть изгибом воздуха, полезно понять науку, стоящую за этим. Представьте себе график, отображающий давление, прилагаемое пресс-тормозом к результирующему углу изгиба. Эта "кривая угла изгиба" является фундаментальной.

Кривая показывает две ключевые фазы:

• • Эластичная деформация: В начале процесса гибки при приложении давления материал эластично изгибается. Если бы вы сбросили давление в этот момент, металл вернулся бы к своей первоначальной форме. Это выглядит как прямая линейная секция на кривой.

• • Пластиковые деформации: Как только приложенная сила превышает предел текучести материала, она пересекает порог постоянной пластической деформации. Здесь происходит фактический прочный изгиб. Затем кривая переходит в нелинейный участок, и угол неуклонно увеличивается с давлением.

Точная форма этой кривой уникальна для каждого материала. Например, сталь SPCC будет иметь совершенно другую кривую, чем нержавеющая сталь или алюминиевый сплав. Понимание этой взаимосвязи имеет решающее значение, поскольку оно объясняет почему SPRINGBACK происходит - это попытка материала вернуться из пластиковой области обратно через эластичную область.

Хотя вы не можете построить эту кривую для каждой работы, знание этого принципа позволяет мне логически предсказать, как будет вести себя новый материал, и принимать более обоснованные решения о необходимом давлении и компенсации.

Практичный вывод

Для тех, кто изучает пресс-тормоз, мой самый сильный совет - начать с овладения изгибом воздуха. Сосредоточьтесь на построении интуиции о том, как ведут себя различные материалы, как рассчитать вычеты изгиба и, самое главное, как предсказывать отскок.

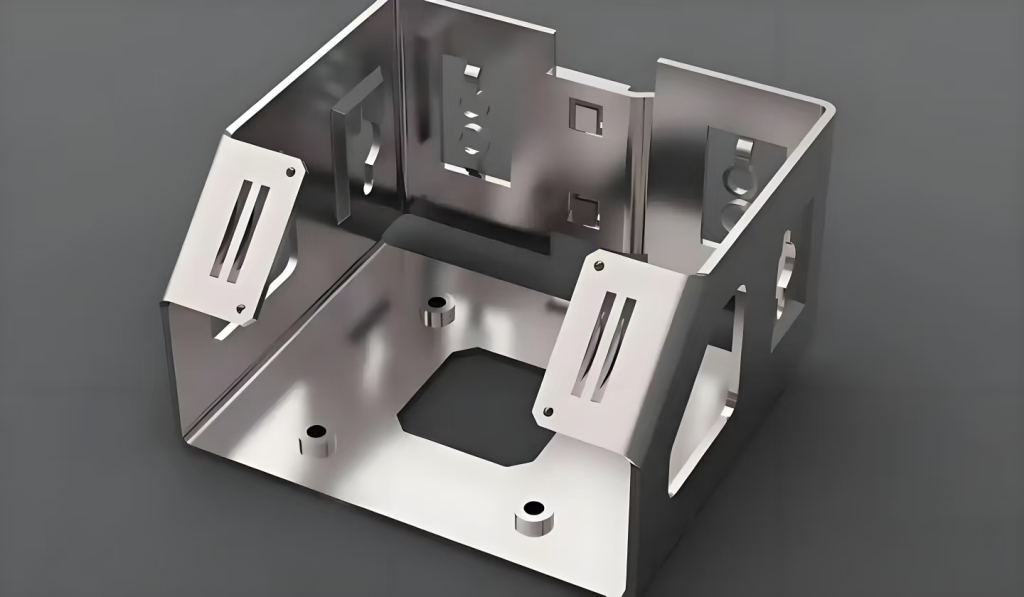

Это самый экономичный и гибкий метод гибки, и его глубокое понимание сослужит вам хорошую службу в каждом проекте, от простых кронштейнов до сложных корпусов.

Сталкивались ли вы с конкретными проблемами при сгибании воздуха? Поделитесь своим опытом в комментариях ниже - я рад предложить свою точку зрения.
