1. Лазерный калибр

1,1 Определение

Лазерный калибр - это инструмент, используемый для помощи в позиционировании материала на пресс-тормозе. Он проектирует высокояркую лазерную линию для визуального отображения линии изгиба на листовом металле, эффективно улучшая точность и эффективность изгиба.

2,2 Основные компоненты

    (1) Лазерный излучатель

    (2) Высокопрочное магнитное основание

    (3)Универсальный Регулировочный Кронштейн

    (4) Переключатель управления

    (5) Аккумуляторная батарея

3. 3преимущества

    (1) Точное позиционирование: проецируемая лазерная опорная линия обеспечивает прямую визуальную направляющую для места гибки листового металла, уменьшая ошибки.

    (2) Повышенная эффективность производства: значительно сокращает время настройки заготовки.

    (3) Сильная адаптируемость и высокая совместимость: установка или размещение могут быть гибко отрегулированы в соответствии с моделью пресс-тормоза и размерами заготовки, адаптируясь к различным сценариям гибки.

4,4 Метод использования

2. Магнитный датчик угла

1,1 Определение

Магнитный углоискатель - это вспомогательный изгиб, способный измерять углы и позиционировать.

2,2 Структура

Магнитное основание и угловая измерительная шкала / транспортир.

3. 3преимущества

(1) Точное измерение угла: соответствует различным требованиям угла.

(2) Магнитная основа для удобства: позволяет быстро и легко прикреплять, экономя рабочее время.

(3) Улучшает качество гибки: уменьшает количество ошибок.

4. Метод 4Usage

3. Штангенциркуль Vernier

1,1 Определение

Штангенциркуль Vernier - это измерительный прибор, специально используемый при изготовлении гибки листового металла.

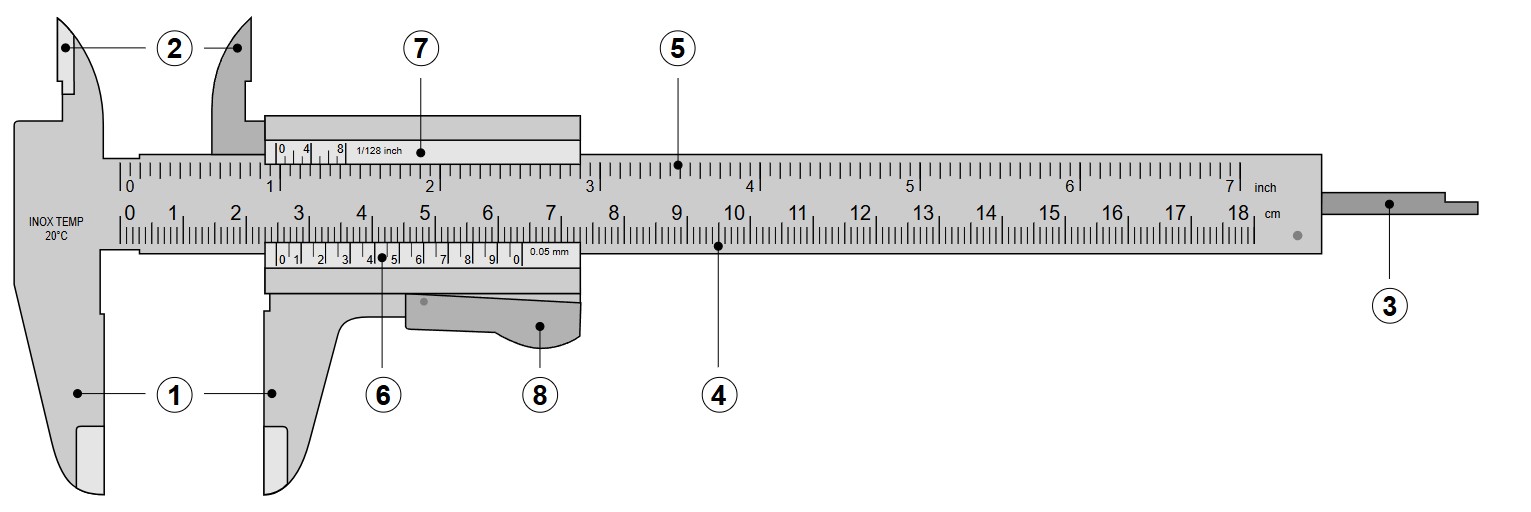

2,2 Структура

(1)  Внешние измеряя челюсти: Для измерять длину и внешний диаметр.

(2)  Внутренние измеряя челюсти: Для измерять внутренний диаметр.

(3)  Depth Gauge: для измерения глубины.

(4)  Главная шкала (см)

(5)  Основной масштаб (дюймы)

 (6)  Шкала Вернье (см)

(7)  Шкала Вернье (дюймы)

(8)  Блокировочный винт: расположен на более высокой шкале, чтобы зафиксировать его на месте.

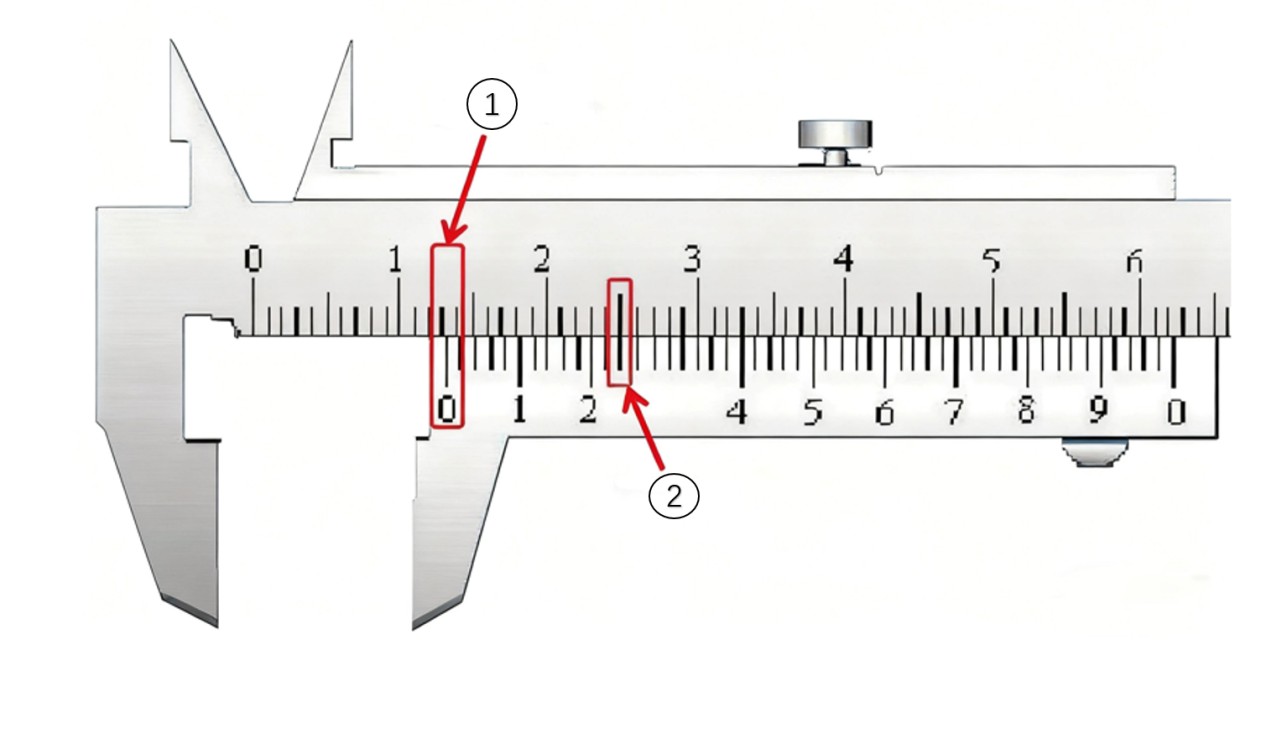

3,3 Метод считывания (пример использования суппорта с точностью 0,02 мм)

(1)  Прочитайте целые миллиметры от основной шкалы, выровненной с отметкой ["0"] на шкале вернье: на рисунке вернье ["0"] находится между основной шкалой ["13"] и ["14"], немного влево, поэтому читать ["13"] мм.

(2)  Определите, какая линия на шкале вернье идеально совпадает с линией на главной шкале, и вычислите значение: на рисунке 12-я строка на вернье выравнивается, поэтому 0,02 * 12 = ['0,24'] мм.

(3)  Общее измерение = чтение по основной шкале + чтение по шкале Вернье: ['13'] + ['0,24'] = ['13,24'] мм.

4. Универсальный конический транспортир

1,1 Определение

Инструмент, используемый для измерения углов, который можно использовать в сочетании с линейкой и квадратом.

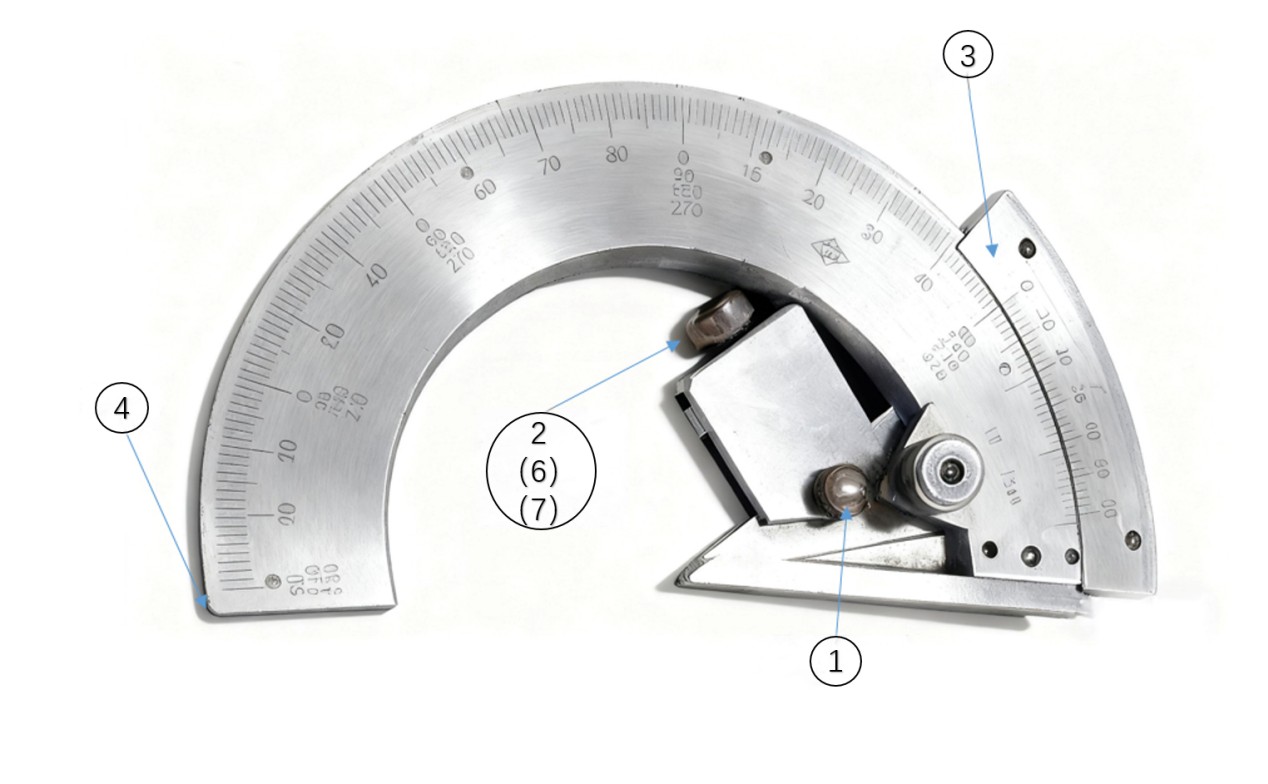

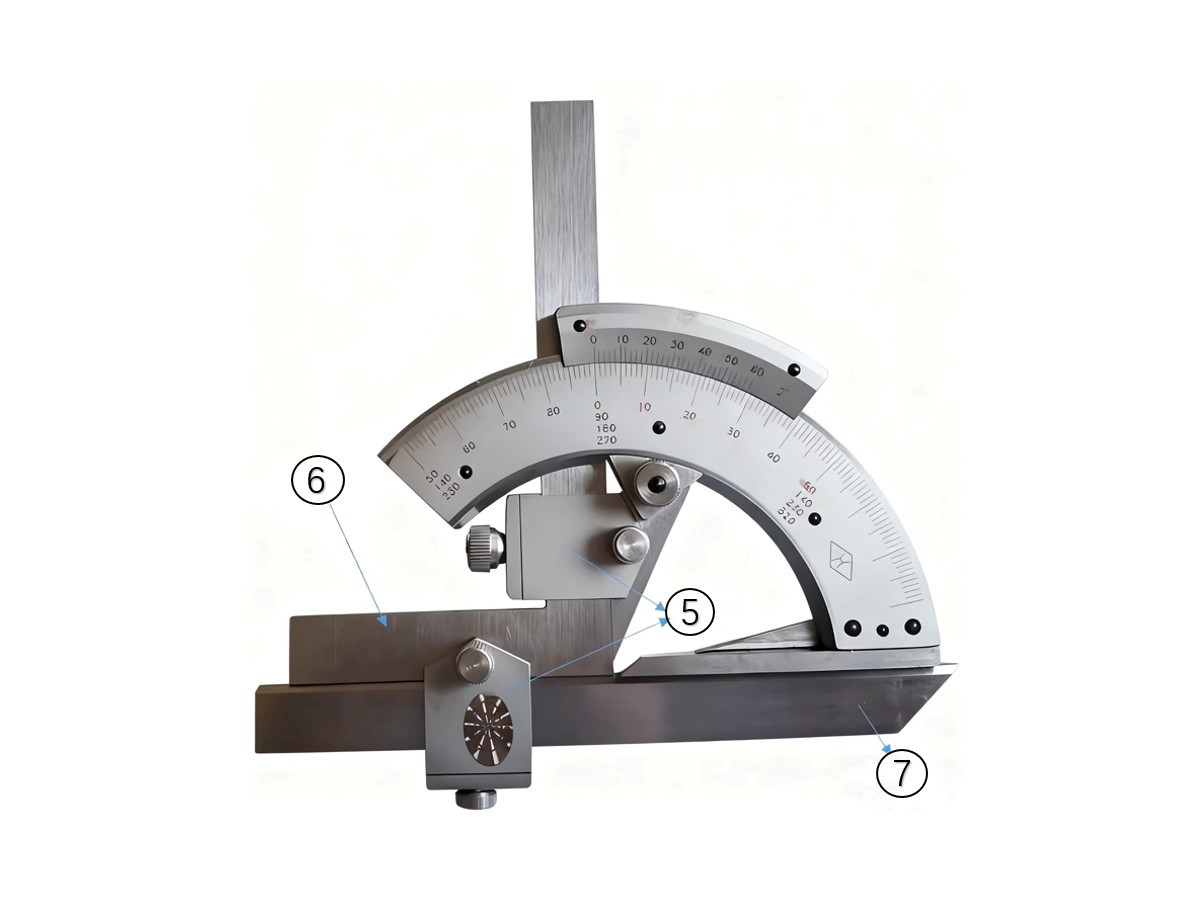

2,2 Структура

(1)Фондовая / фиксированная база

(2)  Блокировка Гайка / Зажим

(3)  Шкала Вернье (для углов)

(4)  Главная шкала / тело транспортира (градусы)

(5)  Клинок зажим

(6)  Квадратное лезвие / 90°Приложение

(7)  Линейка / лезвие

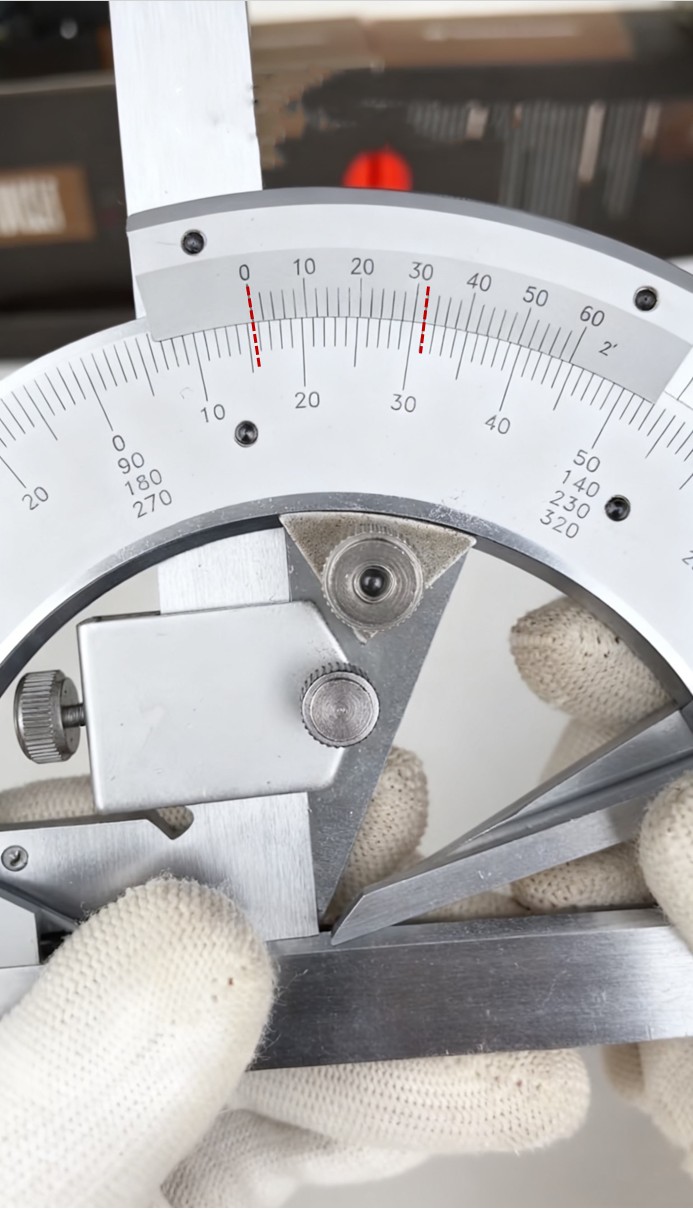

3,3 Чтение (пример для транспортира с 2-минутной точностью)

(1) Прочитайте все градусы от основной шкалы, где выравнивается отметка vernier ['0']: на рисунке она находится между ['15'] и ['16'] градусами, поэтому целочисленная часть ['15']°.

(2) Найдите линию на вернье, которая идеально совпадает с линией на основной шкале. С точностью 2 минуты это соответствует 32 минутам.

(3) Полный угол = 15°32'
