Основы гибки

1. Типы V-die гибки

1,1 Классификация изгиба

Изгиб классифицируется на три типа: изгиб воздуха (точечный контакт), ботомирование и чеканка. Среди них изгиб воздуха и ботомирование также можно назвать подвесным изгибом.

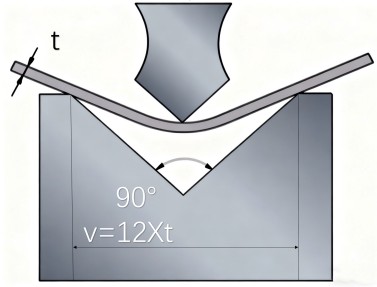

Изгиб воздуха

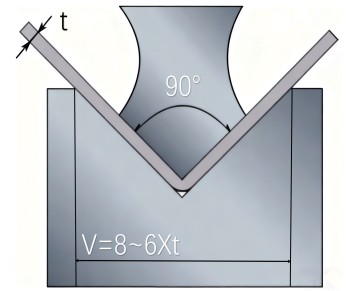

Coining



 Диаграмма

Изгиб воздуха

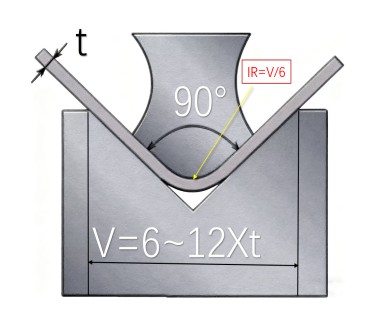

низ







V-Ширина

12 ~ 18 т

6 ~ 12т

8 ~ 6т

ТР

2 ~ 2,8 т

1 ~ 2т

0,8 т

Толерантность угла наклона

±48’

±30'

±18'

Качество поверхности

Поверхность с большим радиусом кривизны

Хороший

Хороший

Характеристики

Позволяет свободно получать углы изгиба

Хорошая точность изгиба может быть достигнута с относительно низкой силой

Хотя он достигает отличной точности угла, он требует примерно в 8 раз больше тоннажа дна

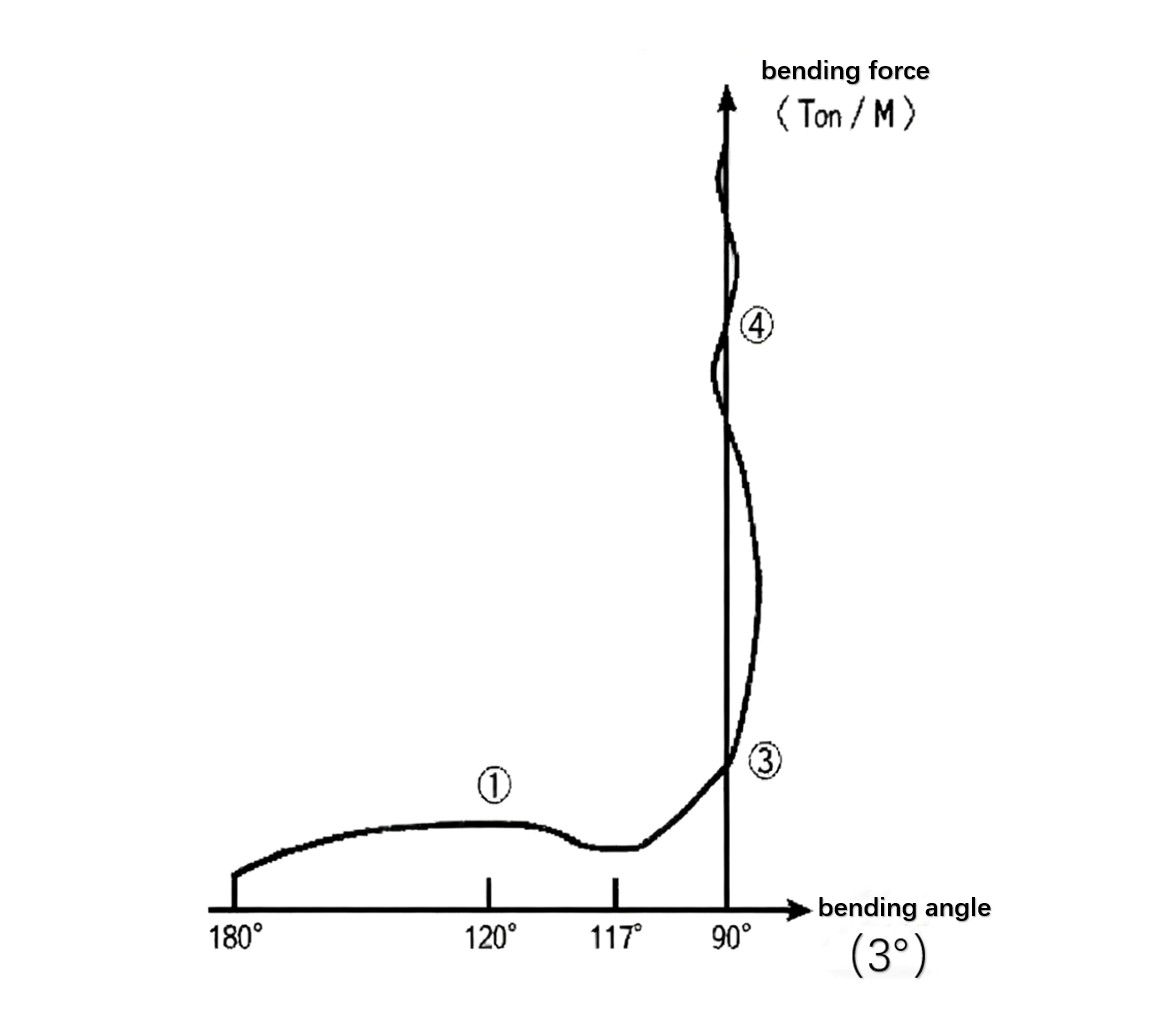

1,2 Схема изгиба угловой кривой

При приложении давления к материалу получается кривая изгиба по мере изменения угла. Эта кривая называется кривой изгиба и изгиба. На диаграмме справа показана кривая для SPCC. Первоначально материал не изгибается полностью под возрастающим давлением. Впоследствии изгиб ускоряется, и давление достигает пика около 130 градусов (регион ①). В этот момент давление немного уменьшается, а скорость изменения угла немного превышает 100 градусов. Однако давление снова увеличивается, пока материал не согнется до 90 градусов. Требуемое в этот момент давление называется необходимым тоннажем изгиба (регион ②). Применение дальнейшего давления приведет к острому углу, примерно на 3-4 градуса меньше, чем на 90 градусов. Этот острый угол можно вернуть на 90 градусов, увеличив давление. Если это давление примерно в 6 раз превышает требуемый тоннаж изгиба, давление резко возрастает, а изменение угла становится очень небольшим (регион ③).



2. Формула расчета давления изгиба V

P: V-образное давление изгиба (тонна / м)

V: Нижняя Die Ширина (мм)

L: Изгиб Длина (мм)

T: Толщина листа (мм)

сб: прочность на растяжение материала (кгф / мм²), например, сb = 45 для SPCC

К: Коэффициент компенсации, значение = 1,5



3. Удлиненность

3,1 Определение

Отношение удлиненной части материала внешнего слоя за счет растяжения в процессе изгиба к его первоначальной плоской длине.

3,2 Факторы, влияющие на удлинение

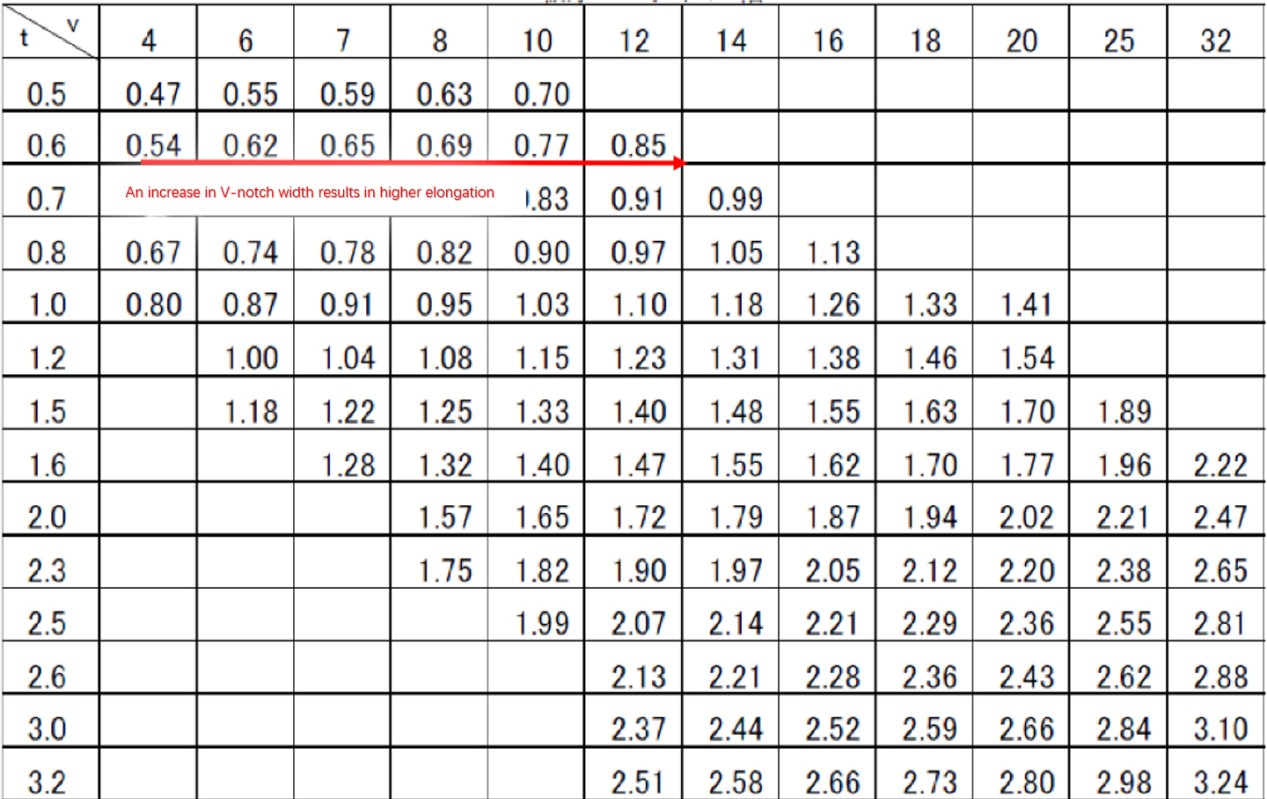

3.2.1 Ширина матрицы (t = толщина листа, V = нижняя ширина матрицы)

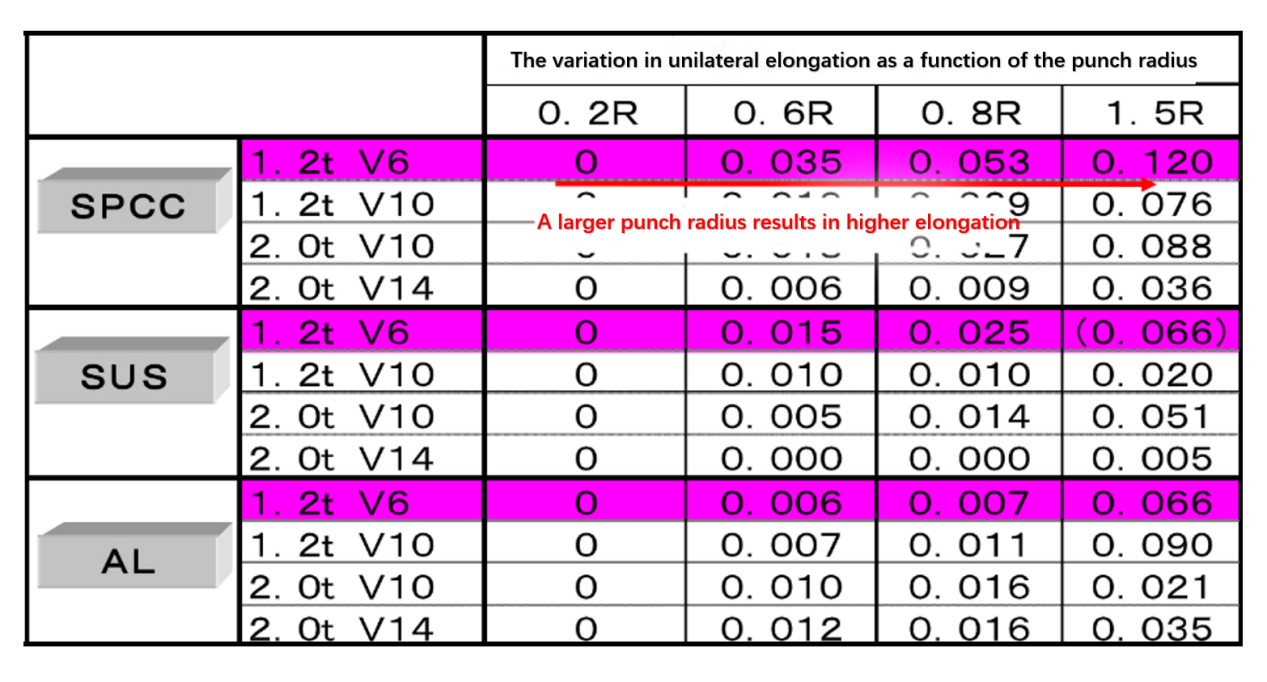

3.2.2  Радиус кончика удара (изменение значения удлинения относительно эталона 0.2R)

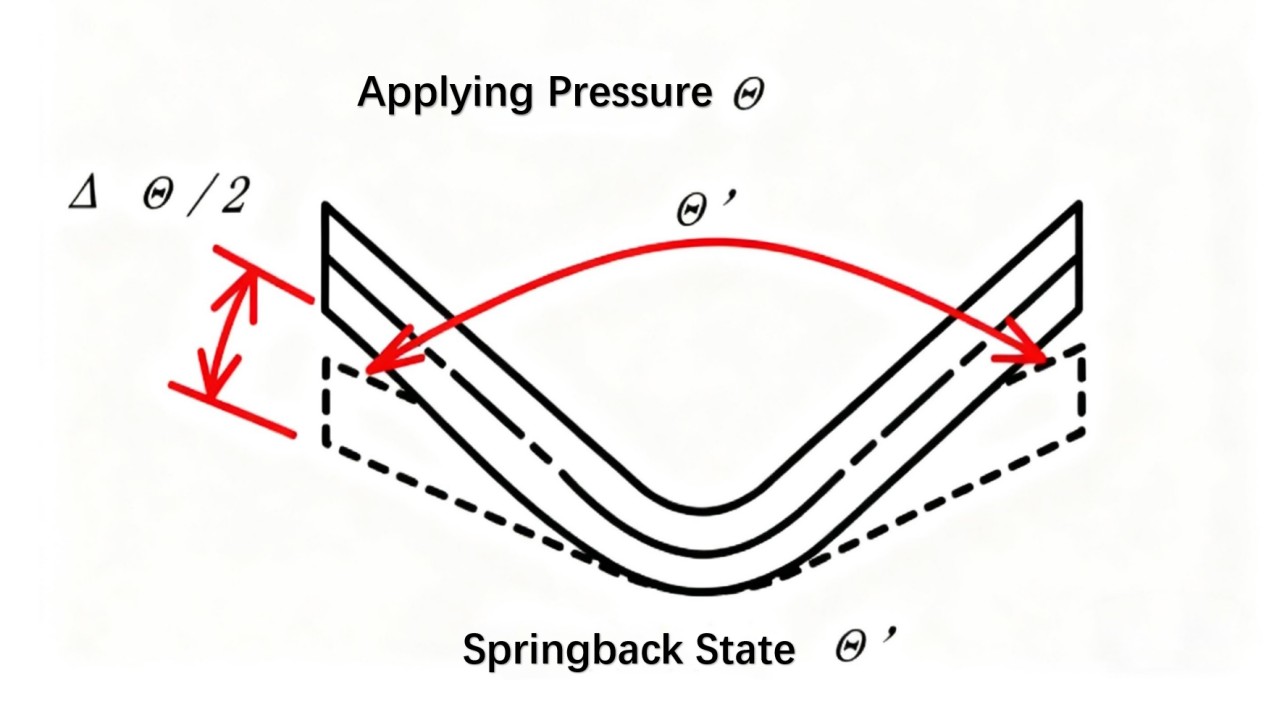

4. Обратная связь

4,1 Определение

Springback - это упругое восстановление угла изгиба после снятия силы изгиба.

4,2 Причины

4.2.1  Гибка представляет собой процесс пластической деформации; при снятии давления материал подвергается определенной степени упругого восстановления.

4.2.2  Восстановление за счет внутренних напряжений, вызванных изгибом.

1. Типы V-die гибки

1,1 Классификация изгиба

Изгиб классифицируется на три типа: изгиб воздуха (точечный контакт), ботомирование и чеканка. Среди них изгиб воздуха и ботомирование также можно назвать подвесным изгибом.



Изгиб воздуха

Coining



 Диаграмма

Изгиб воздуха

низ







V-Ширина

12 ~ 18 т

6 ~ 12т

8 ~ 6т

ТР

2 ~ 2,8 т

1 ~ 2т

0,8 т

Толерантность угла наклона

±48’

±30'

±18'

Качество поверхности

Поверхность с большим радиусом кривизны

Хороший

Хороший

Характеристики

Позволяет свободно получать углы изгиба

Хорошая точность изгиба может быть достигнута с относительно низкой силой

Хотя он достигает отличной точности угла, он требует примерно в 8 раз больше тоннажа дна



1,2 Схема изгиба угловой кривой

При приложении давления к материалу получается кривая изгиба по мере изменения угла. Эта кривая называется кривой изгиба и изгиба. На диаграмме справа показана кривая для SPCC. Первоначально материал не изгибается полностью под возрастающим давлением. Впоследствии изгиб ускоряется, и давление достигает пика около 130 градусов (регион ①). В этот момент давление немного уменьшается, а скорость изменения угла немного превышает 100 градусов. Однако давление снова увеличивается, пока материал не согнется до 90 градусов. Требуемое в этот момент давление называется необходимым тоннажем изгиба (регион ②). Применение дальнейшего давления приведет к острому углу, примерно на 3-4 градуса меньше, чем на 90 градусов. Этот острый угол можно вернуть на 90 градусов, увеличив давление. Если это давление примерно в 6 раз превышает требуемый тоннаж изгиба, давление резко возрастает, а изменение угла становится очень небольшим (регион ③).



2. Формула расчета давления изгиба V

P: V-образное давление изгиба (тонна / м)

V: Нижняя Die Ширина (мм)

L: Изгиб Длина (мм)

T: Толщина листа (мм)

сб: прочность на растяжение материала (кгф / мм²), например, сb = 45 для SPCC

К: Коэффициент компенсации, значение = 1,5



3. Удлиненность

3,1 Определение

Отношение удлиненной части материала внешнего слоя за счет растяжения в процессе изгиба к его первоначальной плоской длине.

3,2 Факторы, влияющие на удлинение

3.2.1 Ширина матрицы (t = толщина листа, V = нижняя ширина матрицы)

3.2.2  Радиус кончика удара (изменение значения удлинения относительно эталона 0.2R)

4. Обратная связь

4,1 Определение

Springback - это упругое восстановление угла изгиба после снятия силы изгиба.

4,2 Причины

4.2.1  Гибка представляет собой процесс пластической деформации; при снятии давления материал подвергается определенной степени упругого восстановления.

4.2.2  Восстановление за счет внутренних напряжений, вызванных изгибом.
