В области изготовления листового металла процесс гибки является основной операцией для деформирования металлических листов, а верхние и нижние штампы пресс-тормоза являются ключевыми компонентами, которые делают этот процесс возможным. Понимание их является важным шагом в освоении технологии гибки, улучшении качества обработки и повышении эффективности.

1. Верхний Умереть (Punch)

Верхний штамп, также называемый пуансоном или верхним инструментом, устанавливается на штоке пресс-тормоза. Форма его наконечника напрямую определяет форму изгиба листового металла. Выбор соответствующего верхнего штампа является обязательным условием для достижения желаемого угла изгиба.

1,1 Ключевые параметры

Угол кончика: Чтобы компенсировать отскок, угол наконечника обычно на 0,5-2 ° меньше, чем угол изгиба цели.

Радиус кончика: Соответствует требуемому внутреннему радиусу (угол R) изделия.

1,2 Общие типы

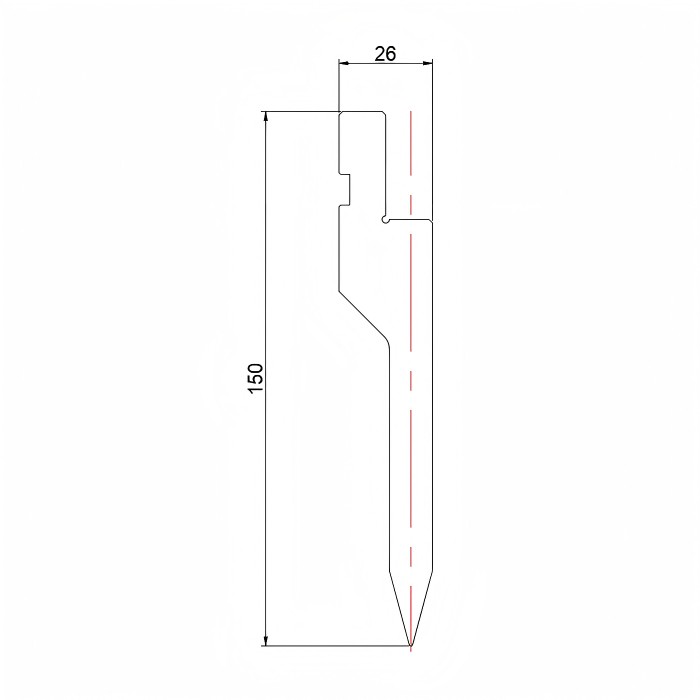

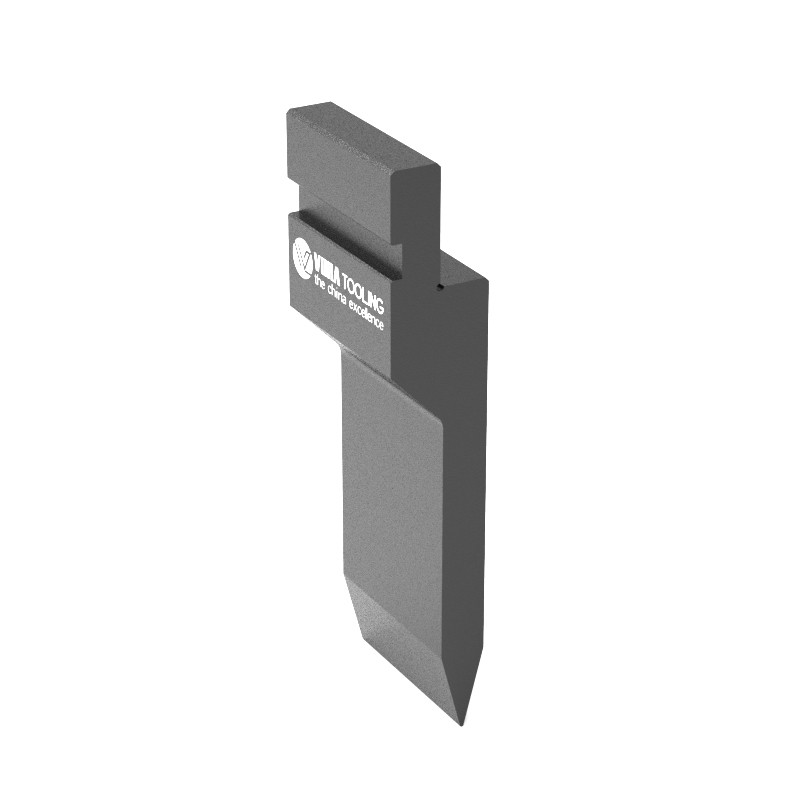

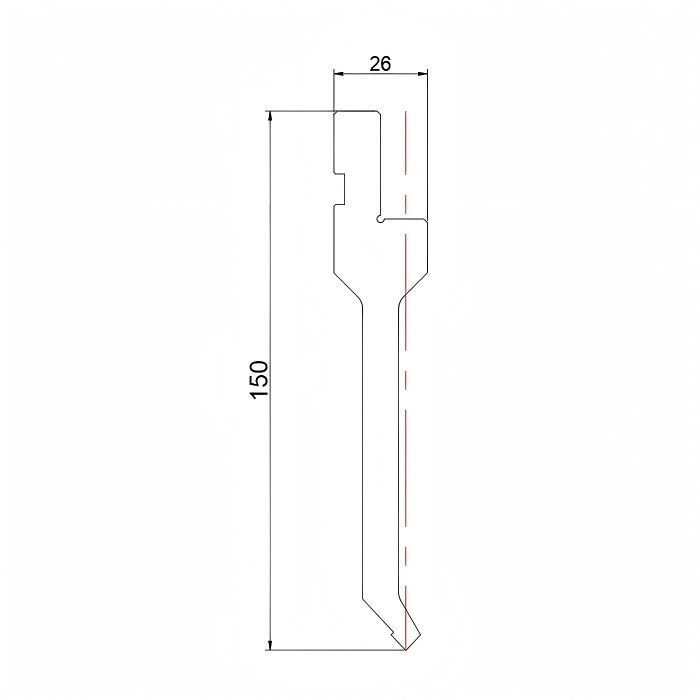

① прямой пунш: Корпус имеет прямое "V" образное поперечное сечение.

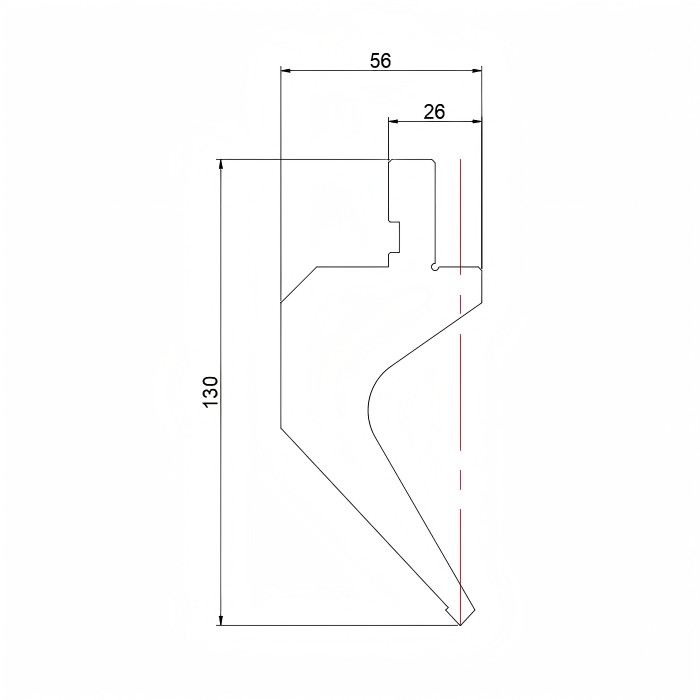

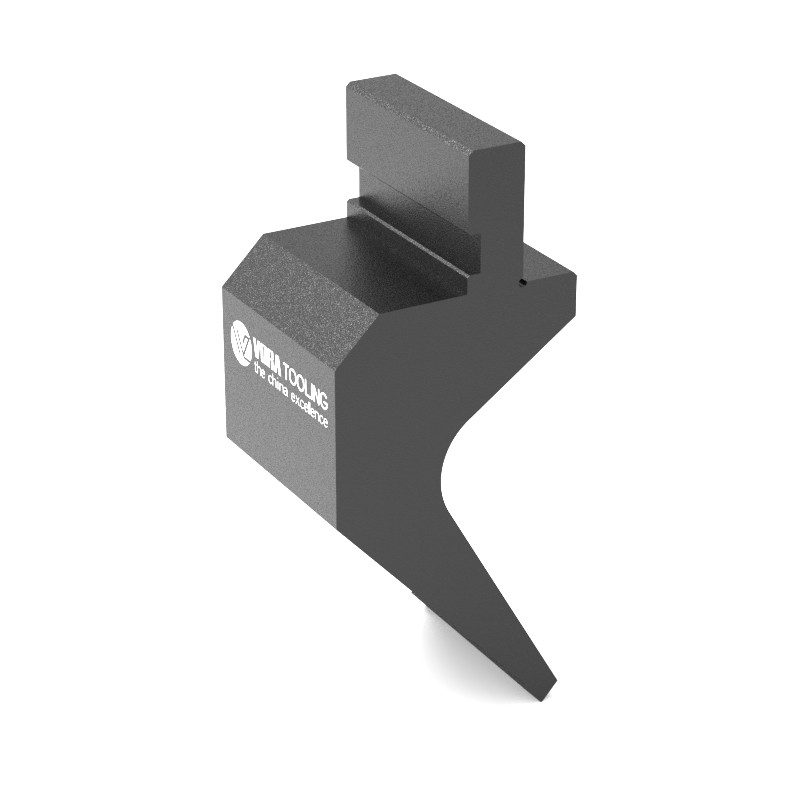

② Гусенек пунш: Наконечник имеет внутренний изгиб, напоминающий шею гуся. Используется в основном для формирования коробок и многоизогнутых деталей.

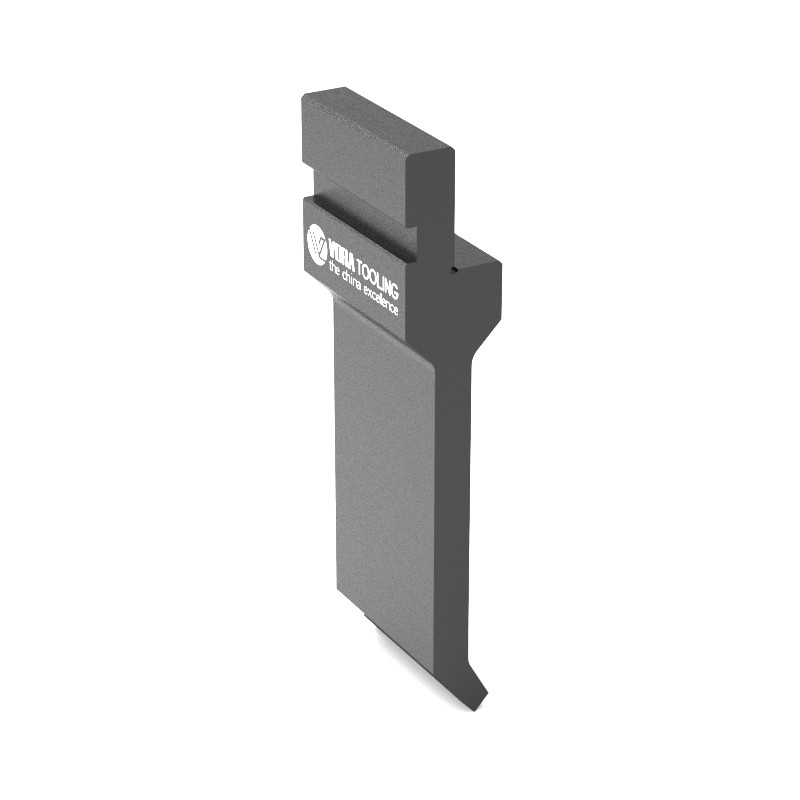

③ Острый угловой удар: Угол наклона составляет менее 90 °. Обычно требуется смещение от 1,5 ° до 3 ° для надлежащего зазора.

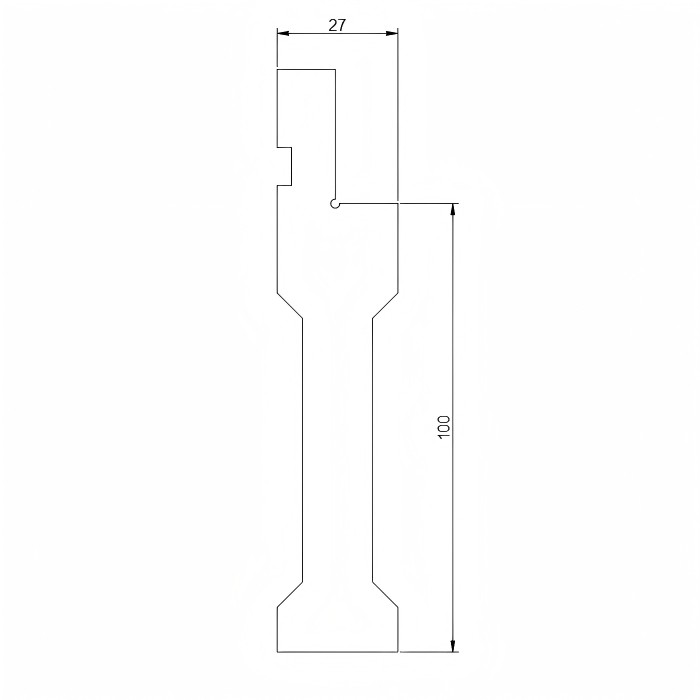

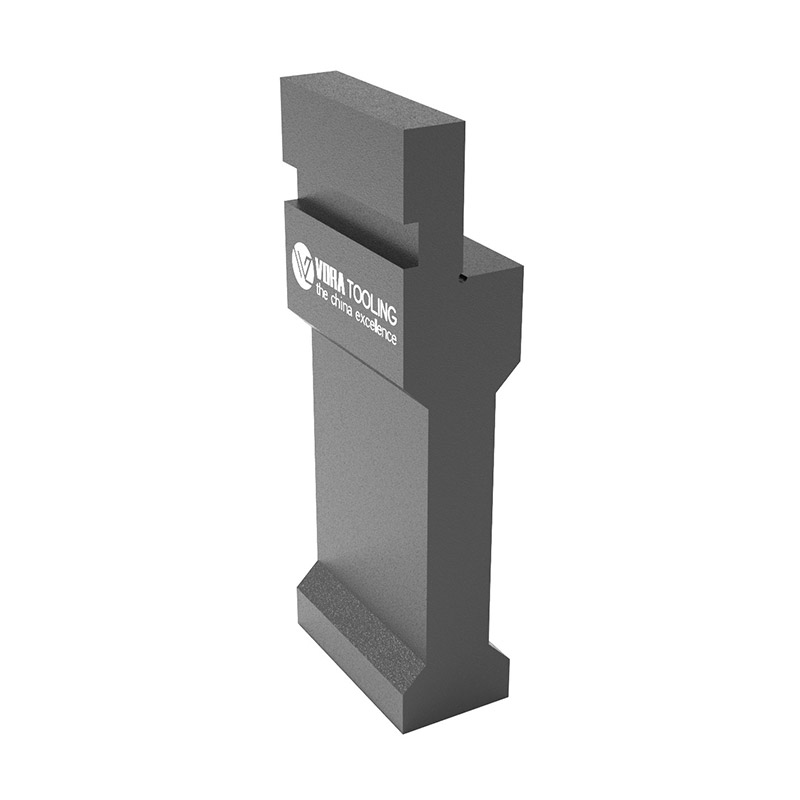

④ Плоская пунш: Кончик очень узкий, иногда плоский.

2. Нижняя умереть

Нижний штамп, также называемый штампом или нижним инструментом, крепится к рабочему столу пресс-тормоза. Его основной особенностью является V-образный паз наверху. Подходящая V-образная ширина отверстия обеспечивает достаточно места для изгиба, обеспечивая при этом точность изгиба и срок службы инструмента.

2,1 Ключевые параметры

V-ширина открытия: От 6 до 12 раз больше толщины материала.

Меньшее V-образное отверстие (например, 6T): Требует большей силы, но обеспечивает более высокую точность и меньший внутренний радиус изгиба.

Большее V-образное отверстие (например, 12T): Требует меньшей силы, но приводит к большему внутреннему радиусу, меньшей точности и большему отскоку.

2,2 Общие типы

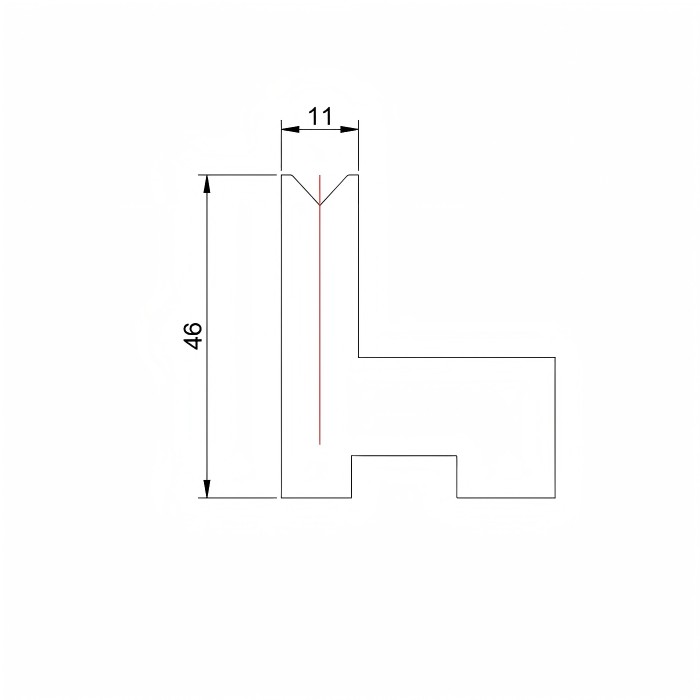

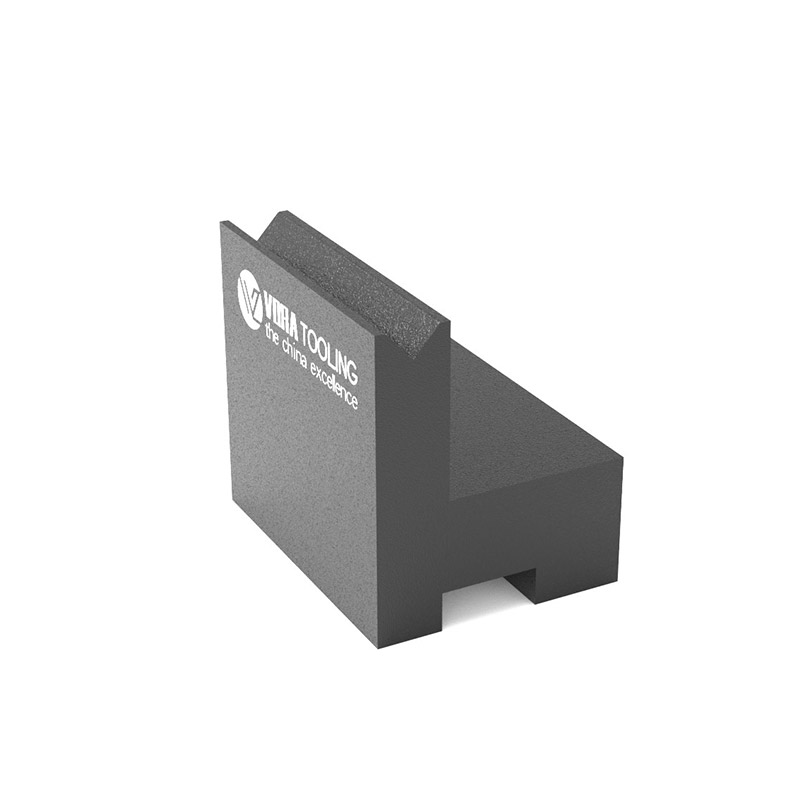

① одиночный V умирает: Блок имеет один V-образный паз. Предлагает лучшую жесткость и высочайшую точность. Идеально подходит для крупносерийного непрерывного производства одного продукта.

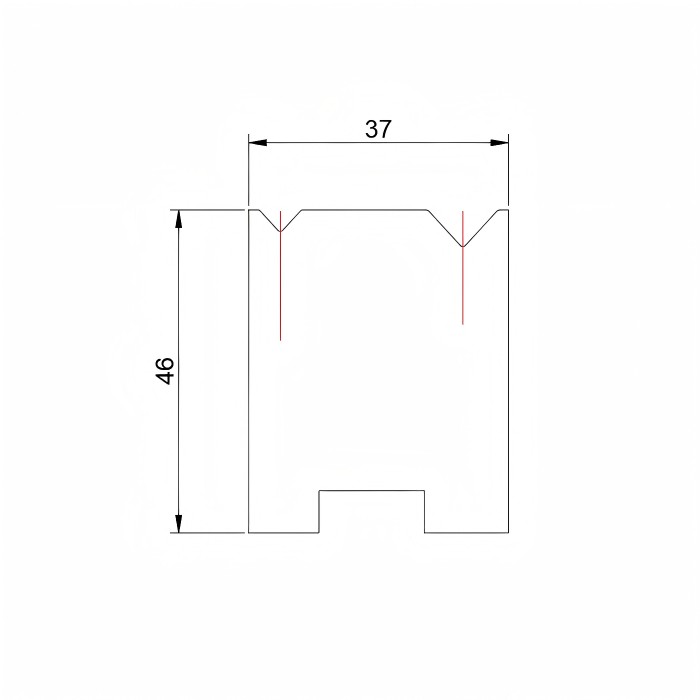

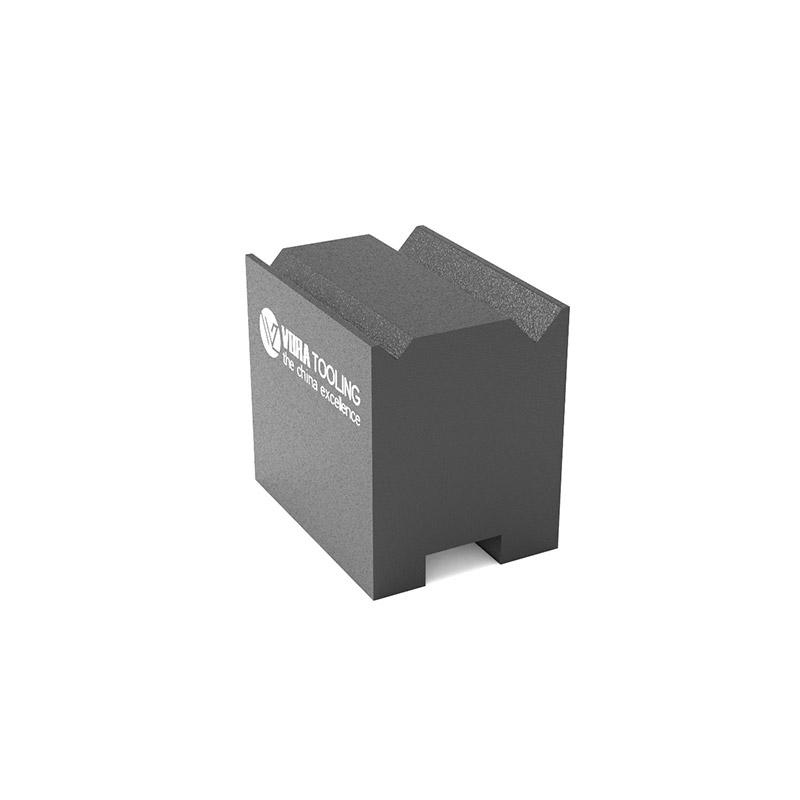

② Двойной V умирает: Имеет два разных V-отверстия на одном блоке. Идеальный выбор для гибкого производства многих сортов небольшими партиями.

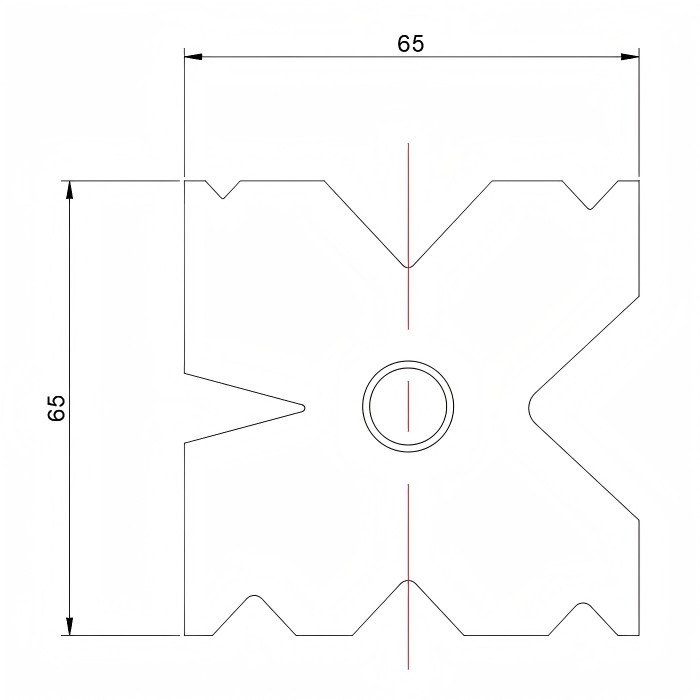

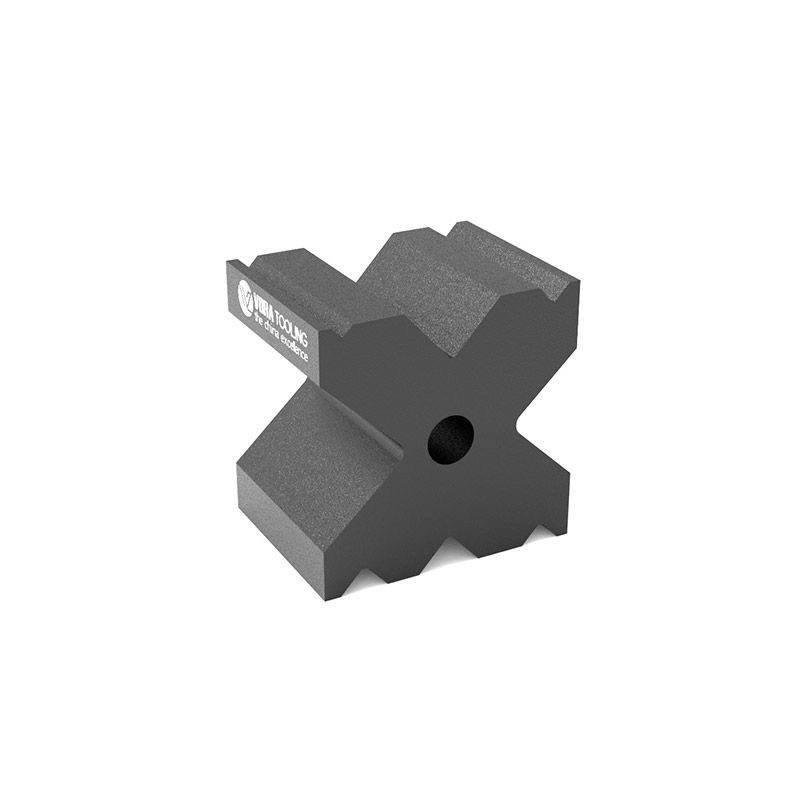

③ Multi V Die: Имеет несколько различных V-отверстий на одном блоке. Позволяет быстро менять инструмент.

3. Ключи к эффективному сотрудничеству

(1) выравнивание: Оконечность верхнего штампа должна быть точно выровнена с центральной линией V-образного паза нижнего штампа. Рассогласование приведет к неравномерному изгибу, отклонению угла и ускоренному износу инструмента.

(2) Контроль зазора: Зазор между верхней и нижней матрицами (примерно равный толщине материала) должен быть точно отрегулирован. Если зазор слишком мал, он может поцарапать лист или потребовать чрезмерного давления. Если зазор слишком велик, это приведет к нестабильным углам изгиба и чрезмерному отскоку.

(3) Согласование и выбор: Модели, углы и радиусы наконечника (R) верхней и нижней штампов должны быть разумно согласованы в соответствии с типом материала, толщиной, длиной и необходимым углом и радиусом изгиба.

4. Обслуживание и уход

(1) Очистка: После каждого использования сдувайте все металлические стружки, чтобы предотвратить повреждение рабочих поверхностей.

(2) Смазка: Регулярно наносите антикоррозионное масло на нерабочие зоны. Используйте специализированную смазку экстремального давления на рабочие зоны.

(3) осмотр: Регулярно проверяйте основные размеры (угол, радиус) и состояние поверхности.

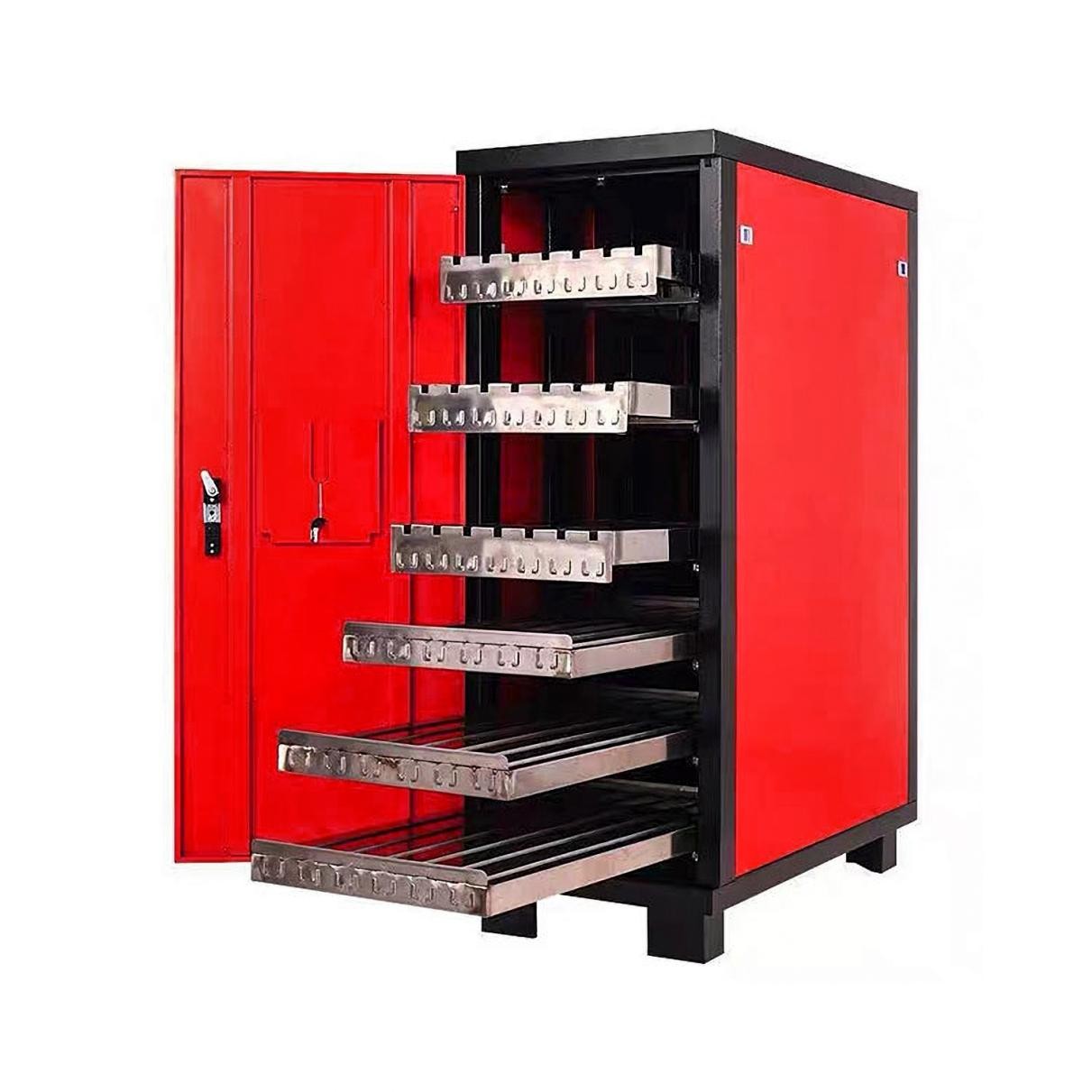

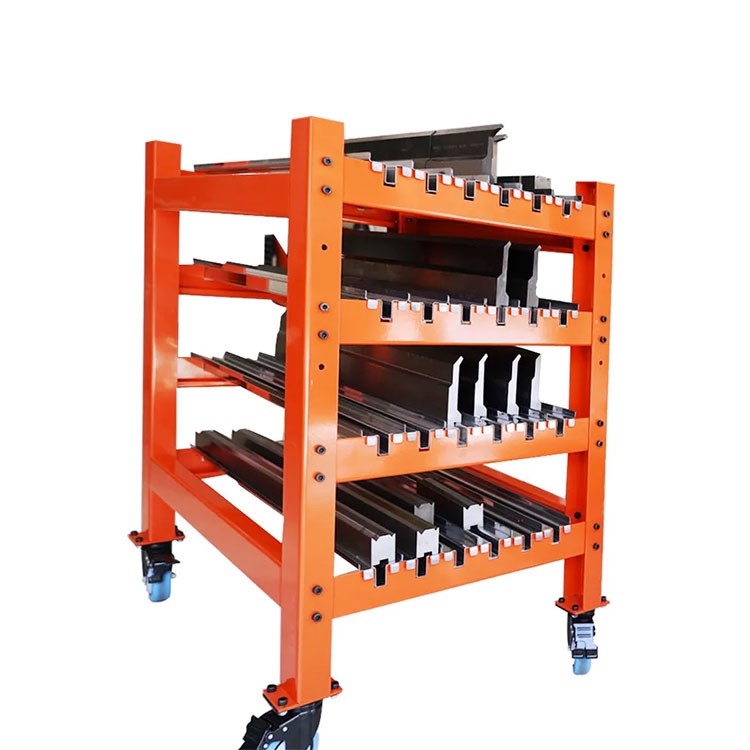

(4) хранение: Используйте выделенные стеллажи для хранения. Хранить вертикально, чтобы избежать повреждений от удара и ржавчины.

5. Резюме

Понимание верхнего штампа и нижнего штампа заключается не только в знании их имен или структур; речь идет об освоении основных принципов формирования металла. Они являются незаменимыми "партнерами по диалогу" при изгибе. Верхний штамп задает ключевые вопросы своим углом, радиусом и давлением, в то время как нижний штамп предоставляет вспомогательные ответы с соответствующим V-раскрытием, методом поддержки и силовыми характеристиками. Вместе они определяют окончательную форму материала.
