Безмаркировочная гибка - это процесс точной гибки, в котором используются специальные методы или обработка материалов, чтобы избежать углублений или царапин на поверхности заготовки, возникающих во время обычного гибки. Его цель - устранить или значительно уменьшить следы изгиба или ссадины на внешней поверхности листового металла, что делает его особенно подходящим для продуктов с высокими требованиями к качеству поверхности. Существует четыре основных способа достижения безмаркированной гибки: тип флип-пластины, тип шарикоподшипника, тип резины и метод прокладки антимаркировочной пленки.

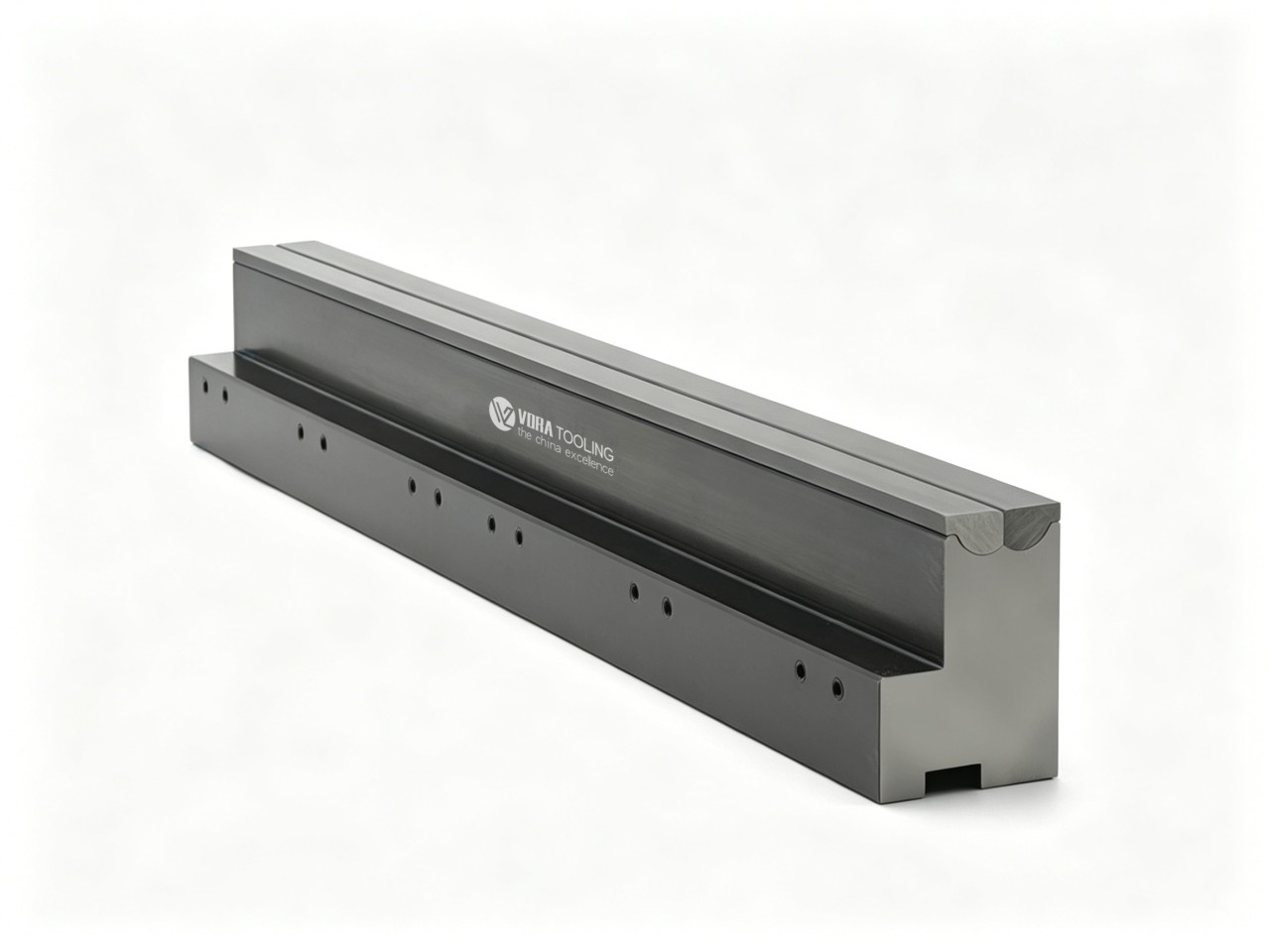

1. Тип флип-плиты

1,1 Принцип работы
В нижней матрице матрицы без меток для откидной пластины используется гибкая вращающаяся пластина. Когда верхний пуансон нажимает вниз, откидная пластина не вступает в прямой жесткий контакт с листом. Вместо этого он "поддерживает" материал за счет упругой деформации или скользящего действия, распределяя силу более равномерно и избегая концентрированного локального давления. В течение всего процесса гибки между листом и откидной пластиной почти нет относительного скользящего трения. Это принципиально устраняет углубления и царапины, вызванные интенсивным скользящим трением при обычном изгибе.

1,2 Преимущества

(1) износостойкие покрытия могут быть добавлены к ключевым частям, таким как откидная пластина, что обеспечивает длительный срок службы.

(2) широкий диапазон применения, подходит для толстых пластин и изгибов большого радиуса.

(3) улучшает использование материалов и снижает производственные затраты.

1,3 Ограничения

(1) Структура головки без маркировки является относительно сложной, что приводит к более высоким производственным затратам.

(2) Если покрытие или умереть повреждены, процесс ремонта сложен.

(3) имеет определенные требования относительно материального типа листа.

2. Тип шарикоподшипника

2,1 Принцип работы
Вход с V-образным отверстием в нижней матрице без шариковых подшипников оснащен одним или несколькими рядами прецизионных шариков (или небольших роликов), которые могут вращаться свободно и плавно. Когда верхний пуансон движется вниз, заставляя лист опускаться в нижнюю матрицу, лист контактирует с шариками и заставляет их вращаться. Этот процесс преобразует традиционное трение скольжения в трение при качении, тем самым избегая царапин на поверхности листа, вызванных матрицей.

2,2 Преимущества

(1) Стоимость изготовления обычно ниже, чем у других решений без маркировки.

(2) Смогите отвечать гнуть потребности листов с различной толщиной.

(3) простой для того чтобы работать.

2,3 Ограничения

(1) Требуется хорошая рабочая среда (чистота и т. д.).

(2) имеет определенные требования относительно материального типа листа.

3. Резиновый тип

3,1 Принцип работы
Резиновый нижний штамп без меток использует характеристику "упругой деформации" резинового материала, чтобы заменить "жесткий контакт" традиционных стальных штампов. При приложении силы резина эластично деформируется, оборачиваясь и амортизируя лист, равномерно распределяя давление. Это позволяет избежать жесткого контакта и принципиально устраняет следы изгиба.

3,2 Преимущества

(1) короткое время изготовления и низкая стоимость.

(2) сильная универсальность - одна матрица может использоваться для нескольких целей.

(3) Смогите защитить поверхность особенных материалов.

3,3 Ограничения

(1) Ограниченное количество повторных использований, плохая долговечность.

(2) имеет определенные требования в отношении толщины листа.

4. Метод прокладки пленки Анти-Марк

4,1 Принцип работы
Метод прокладки из антимаркерной пленки включает установку прокладочной прокладки (антимаркерной пленки или вставки) в ключевых точках контакта стандартного нижнего штампа путем встраивания, клеевого соединения или механического крепления. Эластичная деформация этой прокладки смягчает жесткий контакт между листом и стальной матрицей, превращая концентрированный линейный контакт в распределенный поверхностный контакт, тем самым устраняя углубления.

4,2 Преимущества

(1) простой для того чтобы работать и легкий для того чтобы выучить.

(2) адаптируемый к различным типам листового металла.

3) очень низкая стоимость.

4,3 Ограничения

(1) Защита, обеспечиваемая антимаркерной пленкой, ограничена (например, толщина, пределы давления).

(2) Более низкая эффективность производства по сравнению с выделенными типами штампов.
