Состояние пресс-формы, являющейся основной основой обрабатывающей промышленности, напрямую влияет на качество формования продукта и производственные затраты, что делает ее критическим фактором, который нельзя упускать из виду. Ржавчина является наиболее распространенным "врагом", встречающимся при ежедневном использовании и хранении пресс-форм. Под влиянием влажности, окисления и других факторов окружающей среды ржавчина может легко развиваться, не только вызывая значительное снижение точности пресс-формы и приводя к различным дефектам формования продукта, но и увеличивая скорость доработки продукции и затраты на техническое обслуживание. Среди различных технологий предотвращения ржавчины пресс-форм дробеструйная обработка, почернение и фосфатирование представляют собой три классических и широко используемых процесса. Благодаря различным химическим и физическим принципам они образуют надежный защитный слой на поверхности пресс-формы, эффективно изолируя воздух, влагу и коррозионные среды.

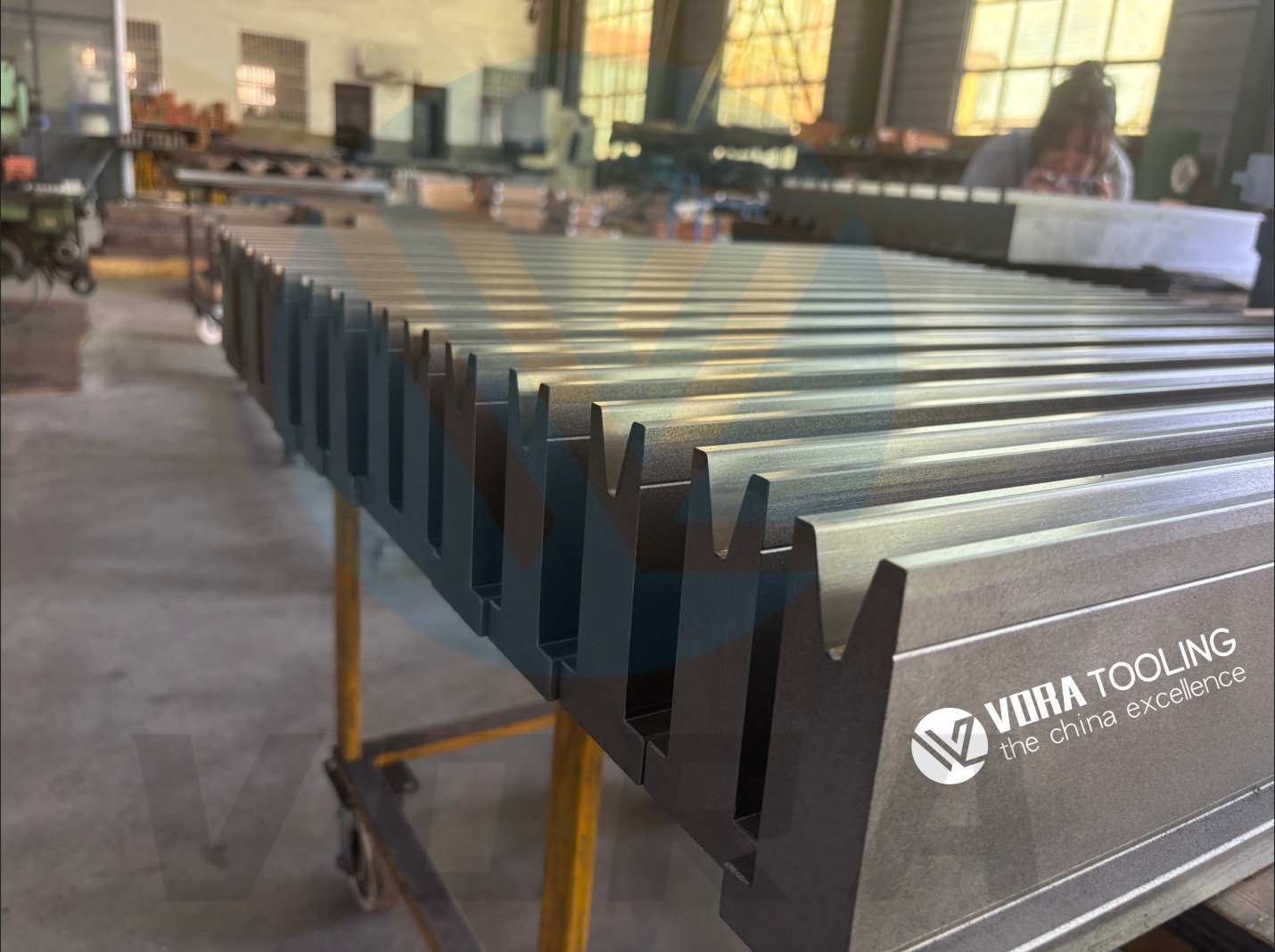

1. Процесс предотвращения ржавчины дробеструйной обработки: создание прочной основы с физической очисткой

(1) принцип процесса
Предотвращение ржавчины дробеструйной очисткой - это процесс предварительной обработки поверхности, который обеспечивает очистку и упрочнение механическими средствами. Высокоскоростные выстрелы воздействуют на поверхность формы. С одной стороны, их кинетическая энергия непосредственно отслаивает оксидную чешуйку, ржавчину и грязь, обеспечивая тщательную физическую очистку. С другой стороны, они вызывают пластическую деформацию поверхностного металла, образуя однородную микрошероховатость для повышения адгезии последующих покрытий, а также вносят полезное остаточное сжимающее напряжение для повышения устойчивости подложки к усталости и коррозионному напряжению, тем самым закладывая прочную основу для долгосрочного предотвращения ржавчины.

(2) Сценарии применения
① В качестве "инструмента предварительной обработки" для высококачественной защиты от ржавчины: когда формы требуют гальванического покрытия, распыления или покрытия высокопроизводительным антикоррозионным маслом, сначала необходимо использовать дробеструйную обработку, чтобы получить абсолютно чистую и активированную поверхность, гарантируя, что эти последующие покрытия могут прочно держаться и работать наилучшим образом.
② Восстановительное предотвращение ржавчины и восстановление: для старых или инвентарных форм, которые уже проржавели, дробеструйная обработка является наиболее эффективным методом удаления ржавчины. Он может тщательно удалять слои ржавчины, старые покрытия и загрязняющие вещества, возвращая форму в состояние, близкое к исходной металлической подложке для повторной обработки.
③ "Усиление предварительной обработки" для повышения собственного сопротивления пресс-формы: для пресс-форм, работающих в условиях высокого напряжения и высокой усталости (таких как большие формы для литья под давлением и штамповочные штампы), остаточное сжимающее напряжение, создаваемое дробеструйной обработкой, может значительно улучшить их устойчивость к растрескиванию и коррозия под напряжением. Это существенно повышает долговечность пресс-формы и снижает риск ржавчины, вызванной усталостными микротрещинами.

(3) основные преимущества
① Интегрированная обработка, эффективная и трудосберегающая: сочетает в себе очистку поверхности, удаление ржавчины и оксида и упрочнение поверхности в одном процессе. Достигает нескольких основных потребностей за один шаг без необходимости отдельных операций, значительно сокращая время обработки пресс-формы и повышая общую эффективность работы.
② Полная адаптивность сценария, отличная совместимость: очень подходит для пресс-форм из черных металлов, таких как углеродистая сталь и легированная сталь. Можно достичь обработки на полную площадь, без мертвых углов на больших, средних и сложных в структурном отношении литьевых формах и штамповочных штампах. Подходит для всех сценариев применения, включая предварительную сборку, предварительную распыление и вторичную защиту от ржавчины для уже используемых пресс-форм.
③ Оптимизирует поверхностную подложку, усиливает последующие процессы: После обработки поверхность формы образует однородную шероховатую подложку, значительно улучшая адгезию последующих покрытий и точность установки во время сборки. Это предотвращает такие проблемы, как отслаивание покрытия и плохая сборка у источника, обеспечивая качество последующих процессов.
④ Физическое укрепление для предотвращения ржавчины, долговременная защита от плесени: чистая физическая дробеструйная обработка не несет риска коррозии химическим агентом. В то время как тщательно удаляя загрязнения, он достигает поверхностного укрепления формы, улучшает распределение поверхностного напряжения, повышает собственную ржавчину и износостойкость формы, закладывает прочную основу для вторичного предотвращения ржавчины и эффективно продлевает срок службы формы.
⑤ Сильная технологическая адаптивность, не повреждает корпус пресс-формы: может гибко адаптироваться к потребностям обработки пресс-форм с различными структурами и спецификациями. Во время процесса он не повреждает исходную подложку пресс-формы или структурную точность, сохраняя в наибольшей степени присущие пресс-форме характеристики. Адаптируется к потребностям предотвращения ржавчины на протяжении всего жизненного цикла пресс-формы.

(4) Операционные ключевые моменты
① Выберите подходящий материал дроби и размер частиц в зависимости от материала формы и требований к поверхности (например, стальные дроби для форм с высокой твердостью, стеклянные шарики для прецизионных форм, чтобы избежать повреждения поверхности).
② Контрольное давление дробеструйной обработки (обычно 0,3-0,6 МПа) и время (от 30 секунд до 5 минут), чтобы избежать чрезмерной дробеструйной обработки, которая может вызвать деформацию формы или чрезмерную шероховатость поверхности.
③ После дробеструйной обработки оперативно очищайте остаточные абразивные частицы от поверхности формы и применяйте антикоррозийное масло или другие защитные средства в течение 4 часов для предотвращения вторичного окисления.

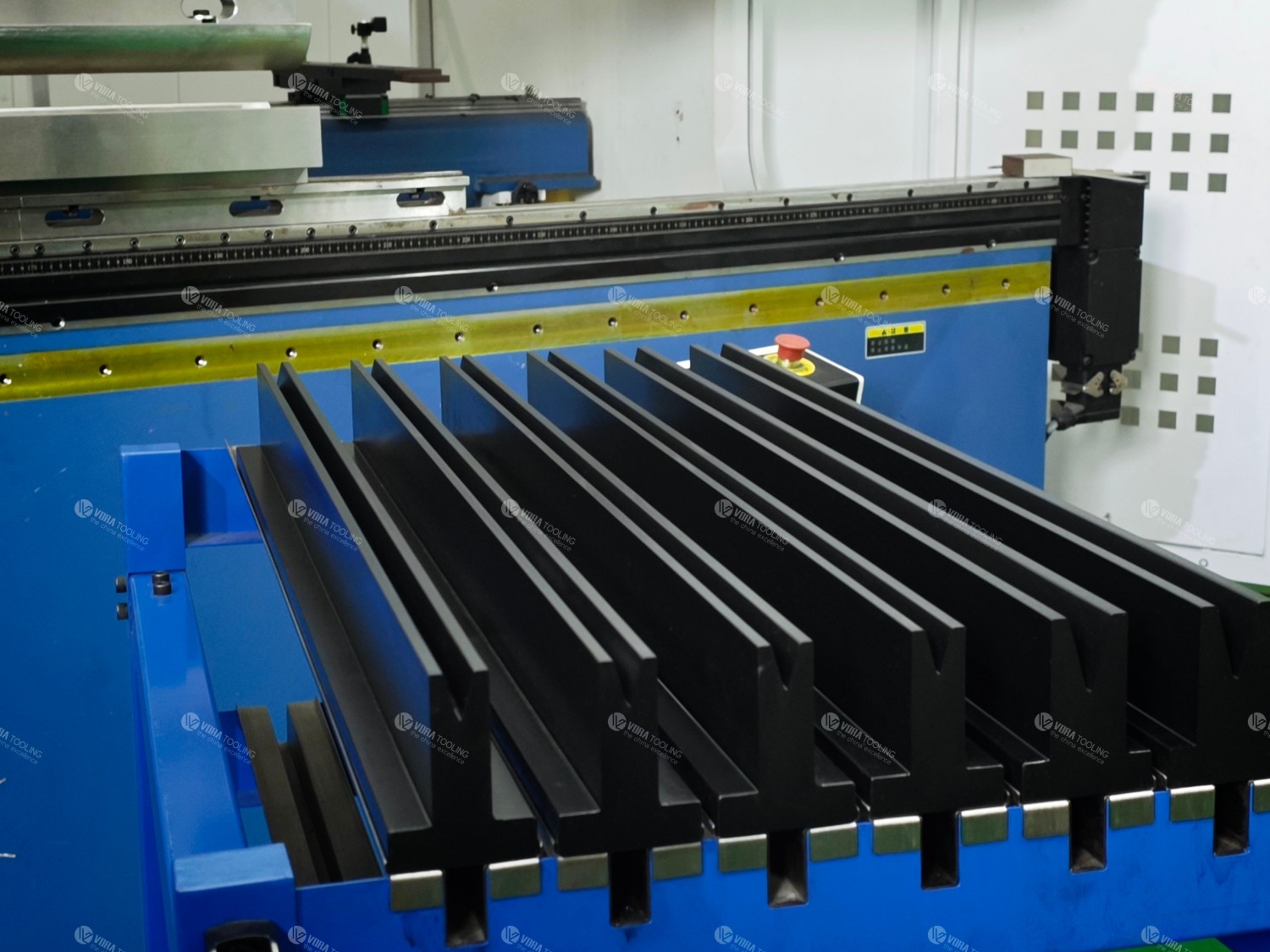

2. Процесс предотвращения почернения ржавчины: экономичная и практичная химическая защита от конверсии

(1) принцип процесса
Чернение - это процесс химического конверсионного покрытия. Он образует черную оксидную пленку на поверхности металла, погружая поверхность в специфические химические растворы, обеспечивая защиту от ржавчины и коррозии. Эта пленка не только эффективно изолирует влагу и кислород, но и обладает сильной адгезией, образуя прочный защитный слой на поверхности металла.

(2) Сценарии применения
① Подходит для обычных форм из углеродистой стали и низколегированной стали, где контроль затрат на предотвращение ржавчины является высокоприоритетным. Нержавеющая сталь и различные формы из цветных металлов не рекомендуются для этого процесса.
② Подходит для защиты от ржавчины некритических областей, таких как внутренние конструкции пресс-форм, направляющие и неспариваемые поверхности, где отделка поверхности и точность не требуются строго.
③ Suitable для малых и средних форм и форм, произведенных в больших стандартизированных партиях, полностью отвечающих основным потребностям предотвращения ржавчины таких форм в ежедневном производстве.
④ Подходит для временной защиты от ржавчины во время различных этапов, таких как хранение пресс-формы на складах и транспортировка между различными местами, эффективно обеспечивая, чтобы поверхность пресс-формы оставалась в хорошем состоянии во время хранения и транспортировки.
⑤ Подходит для пресс-форм с низкими требованиями к сопротивлению ржавчине и тех, которые используются для краткосрочного оборота в ежедневных операциях, что соответствует их обычным основным потребностям процесса предотвращения ржавчины.

(3) основные преимущества
① Экстремальное экономическое преимущество: основная конкурентоспособность процесса почернения заключается, прежде всего, в его превосходной способности контролировать затраты. Как одно из самых экономичных решений для предотвращения химической ржавчины, его инвестиции в оборудование составляют всего 20% от стоимости линии гальванического покрытия, потребление энергии снижается более чем на 60%, а стоимость химического раствора намного ниже, чем у фосфатной обработки. Что еще более важно, почернение оказывает минимальное размерное воздействие на форму (толщина пленки всего 1-3 микрона), избегая потери точности и последующих затрат на коррекцию, вызванных обработкой от ржавчины, достигая действительно "недорогой, zero-dimensional-impact" защиты.
② Уникальная производительность процесса: Процесс почернения обладает незаменимыми техническими характеристиками. Образованная конверсионная пленка из магнетита (FeO₄) имеет металлургическую связь с подложкой, обеспечивая сильную адгезию и устойчивость к отслаиванию. Внешний вид черного матового покрытия эстетически приятен и удобен для управления пресс-формой. Процесс не имеет риска охрупчивания водородом и не изменяет механические свойства материала. Кроме того, технологический процесс прост и гибкий, что позволяет проводить периодическую обработку или селективную локализованную защиту. Он имеет отличную совместимость с последующими защитными мерами, такими как масляное покрытие и упаковка VCI.
③ Отличная защита окружающей среды и техническое обслуживание: На фоне все более строгих экологических норм процесс почернения демонстрирует экологические производственные характеристики. Весь процесс не включает в себя загрязнение тяжелыми металлами, а очистка сточных вод и выхлопных газов проста, соответствует современным экологическим стандартам. С точки зрения технического обслуживания частота отказов оборудования низкая, управление раствором в ванне простое, а состояние пленки можно быстро оценить визуально. Локализованный ремонт требует только шлифовки и повторной обработки. Стоимость повторного почернения составляет всего 30% от первоначальной обработки, что значительно снижает стоимость обслуживания в течение жизненного цикла.

(4) Операционные ключевые моменты
① Критическая предварительная обработка: перед почернением форма должна быть тщательно обезжирена и обезжирена, чтобы обеспечить однородную и плотную оксидную пленку (остаточное масло или ржавчина приведут к образованию пузырей и отслаиванию пленки).
② Строго контролируйте температуру и концентрацию почернения раствора (отклонение температуры не должно превышать ± 5 ° C; регулярно тестируйте и пополняйте компоненты раствора).
③ Оптимизируйте последующую обработку: после почернения промойте форму чистой водой и немедленно погрузите ее в масло для предотвращения ржавчины или нанесите защитный агент для повышения эффективности предотвращения ржавчины (сама оксидная пленка имеет ограниченную коррозионную стойкость и требует уплотнения масла для защиты).

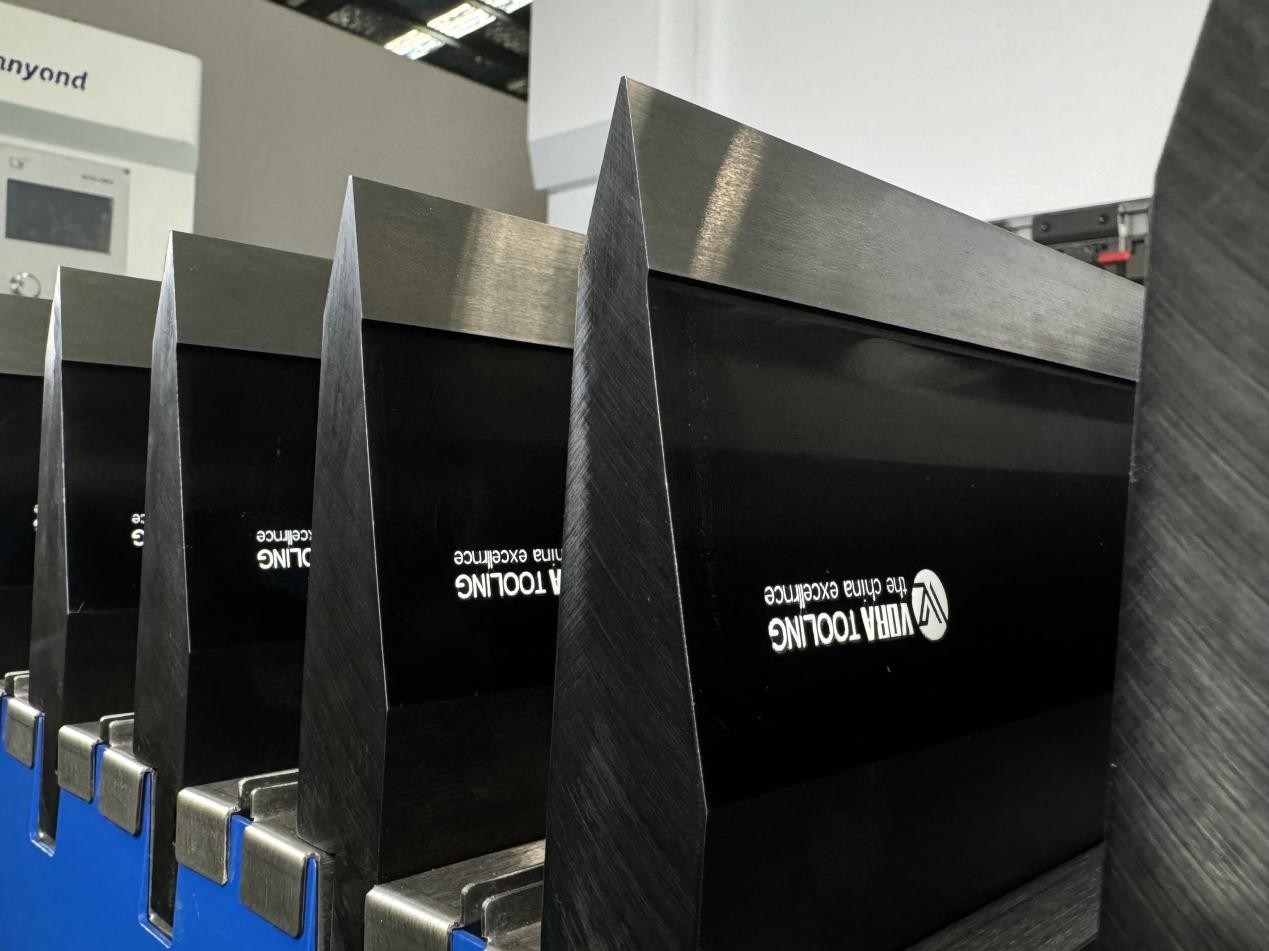

3. Процесс предотвращения фосфатной ржавчины: отличная адгезия

(1) принцип процесса
Предотвращение фосфатной ржавчины - это процесс, при котором на поверхности металла путем химического преобразования образуется фосфатная кристаллическая пленка. Основной принцип заключается в том, что после погружения заготовки в раствор кислотного фосфатирования основной металл слегка растворяется путем микротравления. Концентрация ионов железа и значение pH на границе раздела возрастают, побуждая ионы металлов, такие как цинк и марганец, в растворе соединяться с ионами фосфата, образуя нерастворимые кристаллы фосфата, которые осаждаются на поверхность. Эта пористая кристаллическая пленка обеспечивает долгосрочное предотвращение ржавчины с помощью трех синергетических механизмов: физического барьера для изоляции среды, электрохимического ингибирования для блокировки реакций гальванических элементов и капиллярного поглощения для хранения ингибиторов коррозии. Он также обеспечивает отличную адгезионную подложку для последующих покрытий.

(2) Сценарии применения
① Подходит для таких сценариев, как хранение пресс-форм, транспортировка и долгосрочное уплотнение холостого хода. Плотная фосфатирующая пленка образует долгосрочный защитный барьер на поверхности металла, эффективно сопротивляясь эрозии окружающей среды от влажности, пыли, паров кислот и щелочей и т. Д., Отвечая основным требованиям долгосрочного предотвращения ржавчины и обслуживания точности поверхности.
② подходит в качестве предварительной обработки для последующих процессов покрытия на поверхности формы, таких как электрофоретическое покрытие, порошковое распыление и пекарская краска. Пористая кристаллическая пленка, образованная фосфатированием, увеличивает площадь контакта между покрытием и металлической подложкой, значительно улучшая адгезию и прочность соединения покрытия, предотвращая такие проблемы, как отслаивание краски, образование пузырей и пузырьков в последующих приложениях для покрытия.
③ Suitable для различных форм из черных металлов, таких как углеродистая сталь, легированная сталь и чугун. Он также может быть адаптирован для обработки предотвращения поверхностной ржавчины некоторых форм из цветных металлов, таких как алюминиевый сплав и цинковый сплав. Широкий спектр совместимости материалов соответствует общим потребностям обработки различных материалов пресс-форм для предотвращения ржавчины.
④ Подходит для стандартизированной обработки по предотвращению ржавчины в серийном производстве пресс-форм. Технологическая операция является зрелой и может быть реализована на производственной линии, предлагая высокую эффективность обработки и последовательное, однородное качество пленки, адаптируясь к производственному ритму крупномасштабной обработки пресс-форм.

(3) основные преимущества
① Долгосрочная защита от коррозии: Процесс фосфатирования создает плотную однородную конверсионную фосфатную пленку на поверхности металла посредством химической реакции. Эта химическая пленка прочно прикреплена к подложке и обладает отличной химической стабильностью. Он эффективно изолирует коррозионные среды, такие как влага и кислород, от окружающей среды, обеспечивая надежную базовую защиту от ржавчины для металла. Даже при высокой влажности или в течение определенного периода хранения он значительно задерживает возникновение коррозии подложки, что делает его основным методом для достижения среднесрочных и долгосрочных целей предотвращения ржавчины.
② Превосходная адгезионная подложка покрытия: Фосфатирующая пленка имеет уникальную микропористую структуру, что делает ее идеальным "грунтовочным слоем" для последующего покрытия (например, окраски, порошкового покрытия) или смазочных процедур. Эти микропоры значительно увеличивают площадь поверхности, обеспечивая прочное механическое закрепление для органических покрытий. В то же время химическое связывание между фосфатирующей пленкой и покрытием также улучшается, принципиально решая проблему плохой адгезии и легкого отслаивания покрытий, значительно улучшая долговечность общей системы защиты.
③ Широкий материал и технологическая адаптивность: этот процесс лучше всего работает на черных металлах, представленных сталью (например, углеродистой сталью, легированной сталью, чугуном). Регулируя формулу, он также может быть хорошо адаптирован к различным цветным металлам, таким как алюминиевый сплав и цинковый сплав. Кроме того, кристаллическая пленка, генерируемая фосфатом (особенно фосфатом цинка и фосфатом марганца), обладает хорошими смазочными и антифрикционными свойствами, часто используется в качестве предварительной обработки для холодной формовки металла (например, вытяжки, экструзии). Это снижает коэффициент трения и продлевает срок службы пресс-формы, демонстрируя свое двойное значение как в процессах защиты, так и в процессах формования.
④ Экономичные и эффективные общие преимущества: фосфатирование обычно проводится при комнатной температуре до средней температуры, что требует относительно простого оборудования и низкого потребления энергии. Его технологическое решение имеет длительный срок службы, а затраты на техническое обслуживание контролируются. По сравнению с высокопроизводительными процессами, такими как гальваника и физическое осаждение из паровой фазы (PVD), фосфатирование может обеспечить значительное предотвращение ржавчины и повышение адгезии при более низких затратах, предлагая чрезвычайно высокую экономическую эффективность. В то же время его процесс обработки относительно экологичен (современные экологически чистые фосфатирование технологии постоянно развиваются), соответствует общим требованиям снижения затрат, повышения эффективности и устойчивого развития промышленного производства.

(5) Операционные ключевые моменты
① Предварительная обработка должна быть тщательной: поверхность формы должна подвергаться обезжириванию, удалению ржавчины и активации для удаления оксидной окалины и масла, обеспечивая непрерывную и однородную фосфатирующую пленку.
② Control параметры фосфатирования: Отрегулируйте температуру (фосфатирование при комнатной температуре 15-60 ° C, высокотемпературное фосфатирование 80-95 ° C), значение pH (1,5-3,5) и время погружения (10-20 минут) в соответствии с требованиями процесса.
③ Post-treatment необходимо: после фосфатирования, промыть чистой водой и тщательно высушить. Немедленно нанести ржавчина профилактическое масло, спрей-краска или другие защитные слои для заполнения пор фосфатирующей пленки, образуя полную систему защиты.

4. Заключение: Выберите правильный процесс научно, чтобы построить сильную защиту от ржавчины для форм

Выбор соответствующего процесса предотвращения ржавчины является основным шагом в продлении срока службы пресс-формы, обеспечении точности производства и защите от инвестиций. Три основных процесса - дробеструйная обработка, почернение и фосфатирование - имеют свои особенности: дробеструйная обработка фокусируется на "очистке и укреплении", почернение подчеркивает "экономичность и удобство", а фосфатирование подчеркивает "коррозионную стойкость и адгезию". При практическом выборе необходимо всесторонне учитывать материал пресс-формы, рабочую среду, период хранения и бюджет затрат, чтобы определить наиболее подходящий путь защиты.
